TI德州仪器 AD8417-2 产品介绍
2026-04-14
0次
说明
- 失调偏移为 0.1 μV/°C（典型值）
- 整个温度范围下的电压偏移最大为 ±400 μV
- 2.7 V 至 5.5 V 电源工作范围
- 包含电磁干扰 (EMI) 滤波器
- 高共模输入电压范围
- −2 V 至 +42 V（连续）
- 初始增益 = 60 V/V
- 宽工作温度范围：−40°C 至 +125°C
- 双向操作
- 双通道，采用小型 1 mm x 1.9 mm WLCSP 封装
- 共模抑制比 (CMRR)：86 dB，直流至 10 kHz
特性

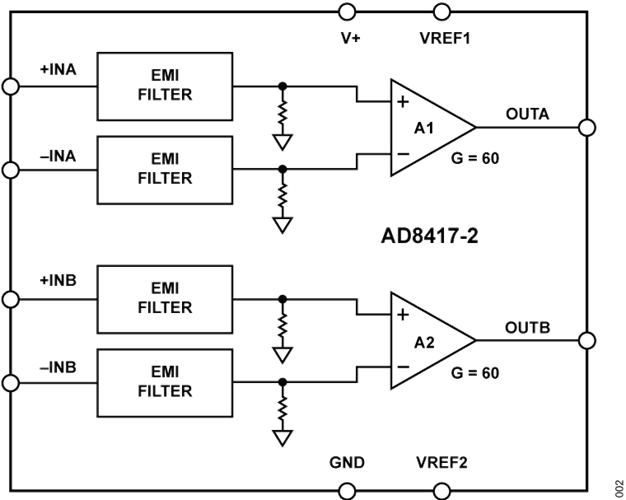

AD8417-2 是一种高电压、高分辨率双通道分流器放大器。该器件具有 60 V/V 的初始增益，并且可以在汽车和工业应用（包括电机控制、电源管理、电磁阀控制）中通过分流电阻器执行双向电流测量。
在-40°C至+125°C的温度范围内，AD8417-2都能提供出色的性能。它采用零漂移内核，在整个工作温度范围和共模电压范围内，失调漂移典型值为0.1 μV/°C。该器件集成EMI滤波器和专利电路，在脉冲宽度调制(PWM)类输入共模电压下具有高输出精度。输入失调电压的典型值为±200 μV。

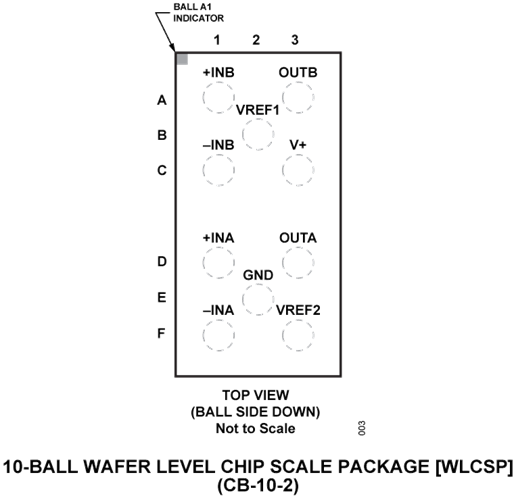

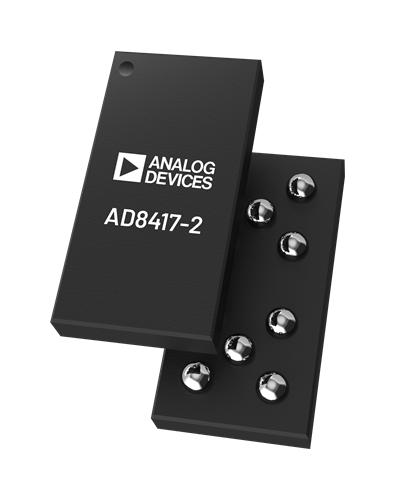

AD8417-2提供小型10引脚1 mm × 1.9 mm WLCSP封装。它所需的电路板面积比典型的单通道电流检测放大器小，但通道密度却提高一倍，每个通道的成本更低，且性能不受影响。
应用
- 下列应用中的高端电流检测：
- 电机控制
- 电磁阀控制
- 电源管理
- 低端电流检测
- 诊断保护
| 产品型号 | 说明 |
| AD8205 | 电流检测放大器，增益 = 50 |
| AD8206 | 电流检测放大器，增益 = 20 |
| AD8207 | 高精度电流检测放大器，增益 = 20 |
| AD8210 | 高速电流检测放大器，增益 = 20 |
| AD8417 | 高精度电流检测放大器，增益 = 60 |
| AD8418 | 高精度电流检测放大器，增益 = 20 |
