TI德州仪器 MAX49921 产品介绍
2026-04-14
0次
说明
- 通过AEC-Q100汽车应用认证
- 输入失调电压：±0.5µV（典型值）
- 增益误差：±0.05%（典型值）
- 输入电压范围：0至+70V
- -42V至+80V保护能力
- -3dB带宽：65kHz
- 直流共模抑制比：140dB
- 增益选项：20V/V、50V/V
- 轨到轨输出
- 2mm x 3mm、8引脚TDFN封装
- –40°C至+125°C汽车温度范围
特性

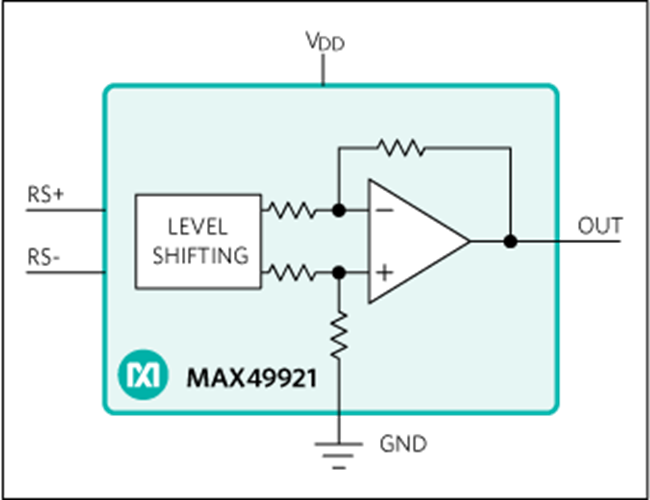

MAX49921是一款高精度、单向电流检测放大器(CSA)，工作输入共模范围为0至+70V，但该器件提供低至-42V、高达+80V的输入共模电压保护，可防止电池反接和高压尖峰。MAX49921适合用于感性负载的电流监测，例如DC电机和电磁阀，这些负载的共模电压可能因电感反冲、电池反接或瞬态事件而变为负值。
该器件具有±0.5µV（典型值）的低输入失调和±0.05%（典型值）的低增益误差，非常适合高精度电流测量。
MAX49921的电源电压范围为+2.7V至+5.5V，典型静态电源电流为0.7mA。该器件的额定温度范围为-40°C至+125°C汽车级温度范围，通过了AEC-Q100认证。MAX49921采用2mm x 3mm、8引脚侧可湿TDFN封装，提供20V/V和50V/V增益选项。
应用
- 汽车电流检测
- 电池电流监测
- 感性负载的电流监测
- 高侧和低侧精密电流检测
- 精密高压电流监测
- 电磁阀电流检测
- 超级电容充电/放电监控
