TI德州仪器 MAX32000 产品介绍

2026-04-14 0次

说明

驱动器高速运行时的功耗低，性能出色

每通道700mW
编程为+1V时为2.57Gbps
+2V时的典型上升/下降时间为280ps（20%至80%）
50ps（典型值）时具有超低时序离散度
宽电压范围：-2V至+6V
集成高达13V的VHH编程模式（第4级驱动）
提供100nA低泄漏模式

集成功能提供增值特性

可编程双倍时间常数线缆压降补偿
提供用于EMI敏感应用的数字摆率控制
可调输出电阻，分辨率为360mΩ
22个DAC可产生用于控制和监控的直流电压电平
50MHz SPI接口

特性

MAX32000是一款全集成、四通道、高性能引脚电子驱动器，内置电平设置DAC，非常适合存储器和SOC ATE系统。每个MAX32000通道都包含一个四级引脚驱动器、可编程线缆压降补偿、五个14位DAC以及一个用于交流校准的比较器。

该驱动器具有-2V至+6V的宽工作范围，+2V工作电压下的数据速率为1200Mbps，在高电压模式（VHH模式）下提供0至13V的输出电压范围。该器件包括高阻抗、有源端接（第三级驱动），即使在低电压摆幅下也具有高度线性。校准比较器和多路复用器为每个通道提供时序校准路径。该器件通过一个串行接口进行配置，简化了PCB信号布线。

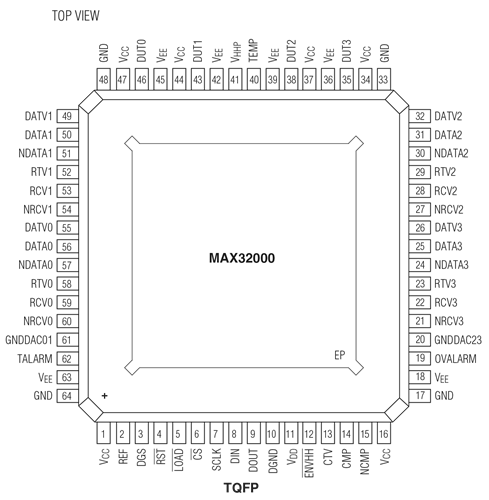

MAX32000采用带有顶部裸露焊盘的64引脚TQFP-EPR封装。
