TI德州仪器 MAX40056U 产品介绍

2026-04-14 0次

说明

快速、500ns PWM沿恢复(1%) @ 500V/μs PWM沿
60dB AC CMRR抑制 @ 50V、±500V/μs PWM沿
140dB DC CMRR抑制
-0.1V至+65V输入电压范围
-5V至+70V保护性免疫
300kHz，-3dB带宽
多种增益选项：10V/V、20V/V、50V/V
内部基准（1%精度）用于双向偏移
5μV (典型值)输入失调电压
轨对轨输出
2.02mm x 1.4mm、8引脚WLP封装和8引脚μMAX封装
-40°C至+125°C温度范围

特性

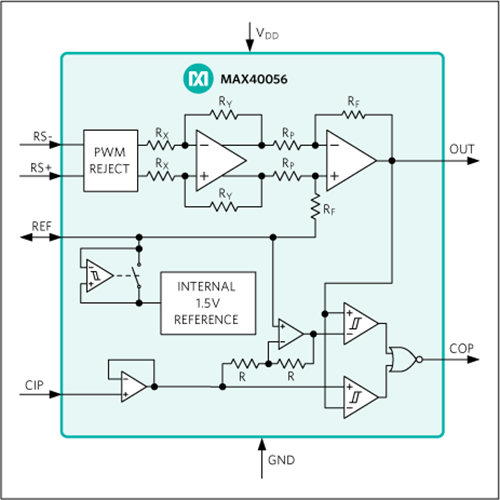

MAX40056为双向电流检测放大器，其输入共模范围从-0.1V扩展至+65V，具有-5V负向电感反冲电压保护。该CSA非常适合感性负载的相电流监测，例如电机和螺线管，这些负载利用脉宽调制控制驱动电压和电流。MAX40056采用改进技术帮助抑制共模输入PWM信号沿，支持±500V/μs及以上的摆率。共模抑制比(CMRR)通常为60dB (50V、±500V/μs输入)和140dB DC。

MAX40056具有内部+1.5V基准，配合标称+3.3V电源使用。基准也可用于驱动后面的差分ADC。基准用于对输出进行偏移，以表示输入检测电流的方向。REF引脚可向外部负载源出电流，有助于避免在噪声较大的PCB上传输基准电压而造成的性能下降。对于较高的电源电压和较高的满幅输出，也可以不使用内部基准，而是用较高电压的外部基准。

内部或外部基准可用于定义集成过流比较器的触发门限。这样可快速指示过流故障条件。

MAX40056工作在-40°C至+125°C温度范围，采用+2.7V至+5.5V电源电压。器件采用2.02mm x 1.4mm、8引脚晶圆级封装(WLP)和8引脚μMAX封装。
