说明

特性

LTC6561 是一款低噪声、四通道、跨阻抗放大器 (TIA)，具有 220MHz 带宽。LTC6561 多通道跨阻抗放大器具有低噪声、高阻抗和低功耗特性，因而适合于使用雪崩光电二极管 (APD) 的 LIDAR 接收器。此放大器具有 74kΩ 的跨阻抗增益和 30µA 的线性输入电流范围。使用总电容为 2pF 的 APD 输入电路，200MHz 时的输入电流噪声密度为 4.5pA/√Hz。在电容较低的情况下，噪声和带宽也会进一步改善。该器件只需要 5V 单电源，并且仅消耗 220mW。利用内部 4 对 1 多路复用器以及 LTC6561 的输出多路复用器，可以组合多个 4 通道 LTC6561 器件以直接与 12、16 和 32 通道 APD 阵列相连接。LTC6561 的快速过载恢复和快速通道切换特性使其适合具有多个 APD 的 LIDAR 接收器。在 100Ω 负载条件下，其单端输出可以摆动 2V_P-P，而其低阻抗运放型输出能够驱动向后设终端的 50Ω 电缆。

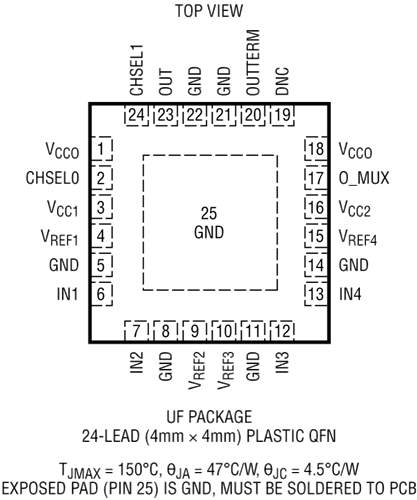

LTC6561 内置在一个紧凑的 4mm x 4mm 24 引脚无引线 QFN 封装中，该封装具有裸焊盘以进行热管理并实现低电感。

应用

• LIDAR 接收器
• 工业成像
