TI德州仪器 LT1997-1 产品介绍

2026-04-14 0次

说明

精密增益：高达 80V/V
输入共模电压范围：V^– 至 V^– + 76V

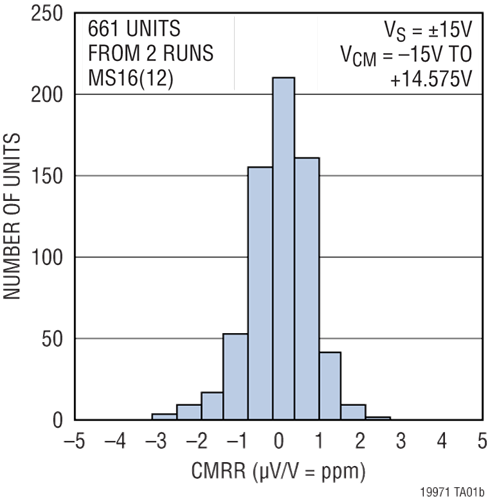

最小 CMRR 109dB（增益 = 10）
0.012％（120ppm）最大增益误差（增益= 10）
最大增益误差漂移 1ppm/°C
最大增益非线性度 2ppm

宽电源电压范围：3.3V 至 50V
轨到轨输出
电源电流 350µA
运算放大器最大失调电压 65µV
650MHz –3dB 带宽（增益 = 10）
低功耗关断：20 µA
紧凑型 MSOP 和 DFN 封装

特性

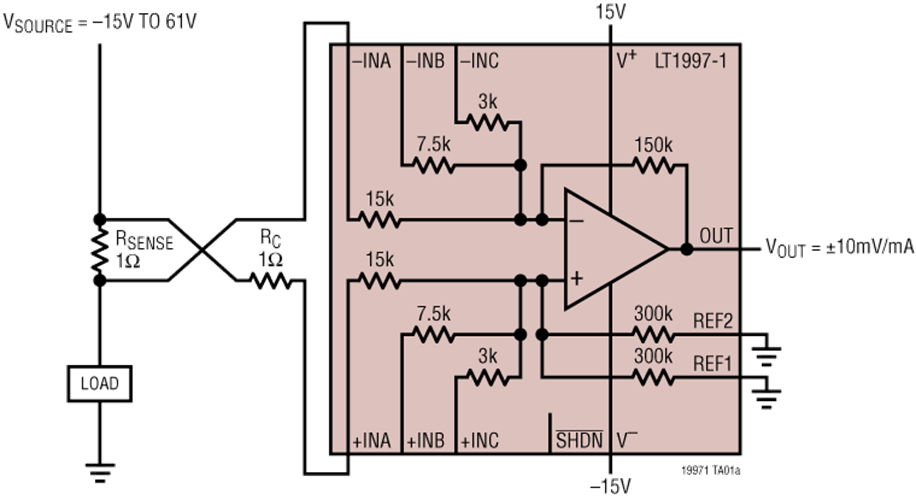

LT1997-1 是一款差动放大器，可用于放大小的差分信号，同时抑制大的共模信号，从而使其成为电流检测应用的理想选择。该器件将精准运算放大器与高度匹配的电阻器结合在一起，构成一款无需使用外部组件即可对电压进行准确放大和电平移位的单芯片解决方案。它具有三个标准的引脚可选增益选项 (10、20 和 50），可以进一步结合这些选项，以在保持 0.012% (120ppm) 准确度的同时实现 0.141 至 80 的增益。另外，LT1997-1还可采用介于 V^– 和 V^– + 76V 之间的输入电压(与 V⁺ 无关) 工作，从而可在苛刻的工业环境中实现牢靠的操作。其出色的电阻匹配使得共模抑制比大于109dB (增益 = 10)。

电阻器可在整个温度范围内保持其卓越的匹配特性；匹配温度系数保证小于 1ppm/°C。电阻器与电压之间具有极佳的线性关系，从而实现了小于 2ppm 的增益非线性度。

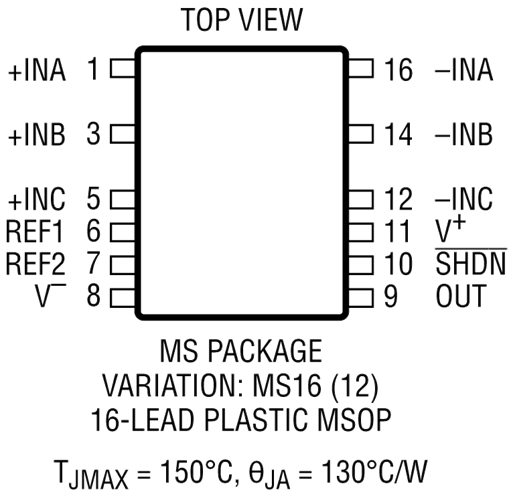

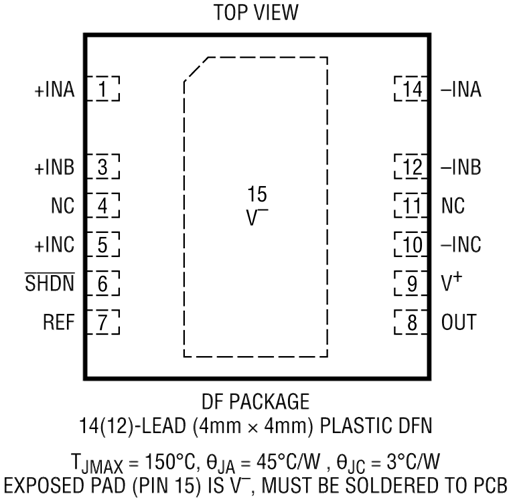

LT1997-1全面规格在 5V 和 ±15V 电源以及 –40°C 至 125°C 的温度范围。该器件采用节省空间的 16 引脚 MSOP 和 4mm × 4mm DFN14 封装。
