TI德州仪器 LTC6115 产品介绍

2026-04-14 0次

说明

电流检测

宽范围：5V 至 100V
低失调电压：±500µV (最大值)
响应时间 1µs
带 2 个电阻的可配置增益
低输入偏置电流：170nA (最大值)
PSRR：118dB (最小值)
低电源电流：250 µA

电压检测

电压检测范围：0V 至 100V
精密 1MΩ 电阻分压器
低总增益误差：±0.15% (最大值)
电源电压范围：2.7V 至 5.5V
低电源电流：57 µA
工作温度范围：–40°C 至 125°C

特性

LTC6115 是高电压、高端电流检测放大器与电压检测放大器的多功能组合。其卓越的器件特性提供了设计灵活性：用于电流检测的 ±500µV 最大失调电压和 ±0.15% 的最大电压检测总增益误差。

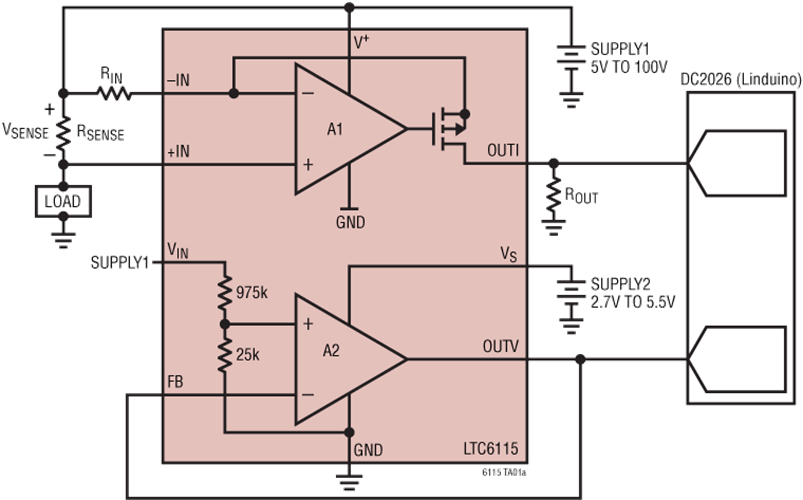

LTC6115 的电流检测部分通过检测一个外部检测电阻两端的电压来监视电流。将检测到的电压转换为一个输出电流，然后可通过外部电阻 R_OUT 将该输出电流转换为电压。因其具有快速响应特性，故而成为负载电流警告和关断保护控制的理想选择。

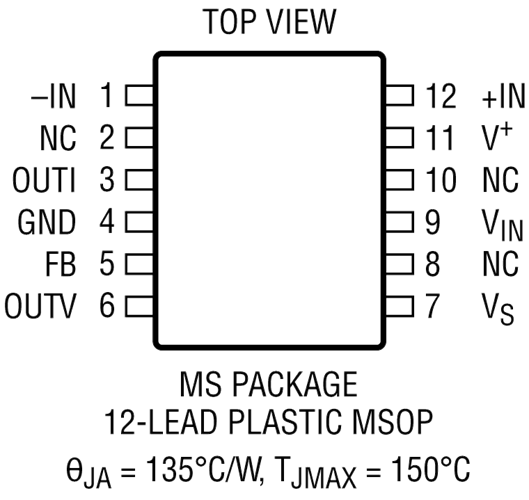

LTC6115 还包括一个内部 1MΩ 电阻分压器和一个用于实现准确电压监视的精准电压放大器。电阻衰减为 40，可在 V_IN 引脚上检测高达 100V 电压，从而适合在电信、工业和汽车应用中提供精准的高电压监视。可通过外部增益电阻配置全标度输出电压，以较大限度利用放大器的轨至轨输出。LTC6115 采用 12 引脚 MSOP 封装。

应用
