TI德州仪器 MAX44286 产品介绍

2026-04-14 0次

说明

超低输入失调电压和微小增益误差，允许检测电阻检测微小电流(nA)
- 30µV (最大值)失调电压
- 0.23% (最大值)增益精度
低耗流节省功耗
- 12.5µA ICC @ 200kHz增益带宽
节省空间的4焊球WLP封装
- 0.78mm x 0.78mm x 0.35mm
业内领先的低功耗范围
- 1.6V至5.5V输入共模电压
四种增益选项，选择检测电阻非常灵活
- G = 25V/V (MAX44286T)
- G = 50V/V (MAX44286F)
- G = 100V/V (MAX44286H)
- G = 200V/V (MAX44286W)

特性

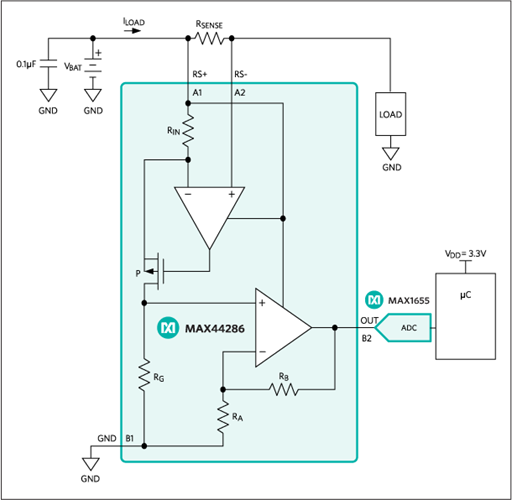

MAX44286是一款零漂移、高边电流检测放大器，具有高精度、低耗流，采用微小4焊球超薄WLP封装，外形尺寸为0.78mm x 0.78mm x 0.35mm。在当今追求小型化的智能电话、移动配件、笔记本计算机、便携式医疗设备及所有电池供电便携式设备，一个精度高、体积小的电流监测器在此类应用中至关重要。

MAX44286的电压输出具有四种增益版本：25V/V、50V/V、100V/V和200V/V。四种版本使用户能够灵活选择检测电阻，极低输入失调电压有助于检测低至微安级的小电流。低功耗也使用户能够将功耗降至最低。

MAX44286在-40°C至+85°C温度范围内，可工作在1.6V至5.5V电源电压；在-40°C至+125°C汽车级温度范围内，可工作在1.8V至5.5V电源电压。器件的电源电压与RS+引脚共用，以便MAX44286能够采用4焊球、超薄WLP封装。
