TI德州仪器 LT6118 产品介绍
2026-04-14
0次
说明
- 电流检测放大器
- 快速阶跃响应：500ns
- 低失调电压：200μV (最大值)
- 低增益误差：0.2% (最大值)
- 内部 400mV 高精度基准
- 内部比较器：
- 上电复位功能
- 快速响应时间：500ns
- 总门限误差：±1.25% (最大值)
- 宽电源范围：2.7V 至 60V
- 电源电流：450μA
- 规格在 -40ºC 至 125ºC的温度范围

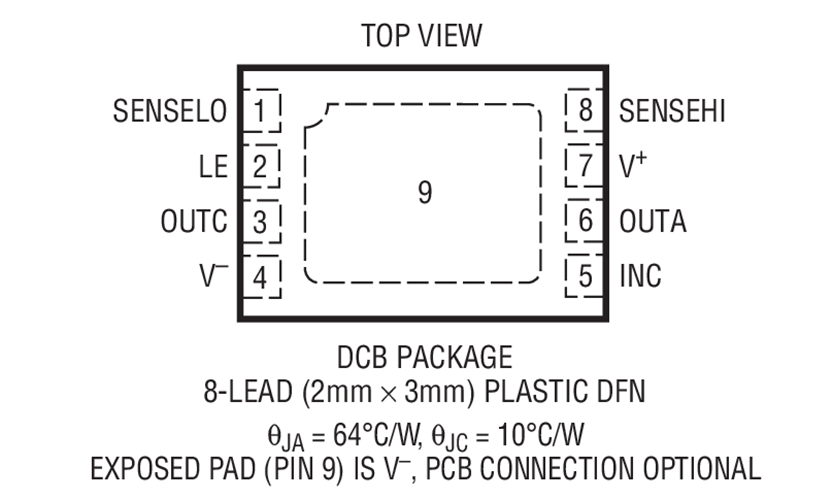

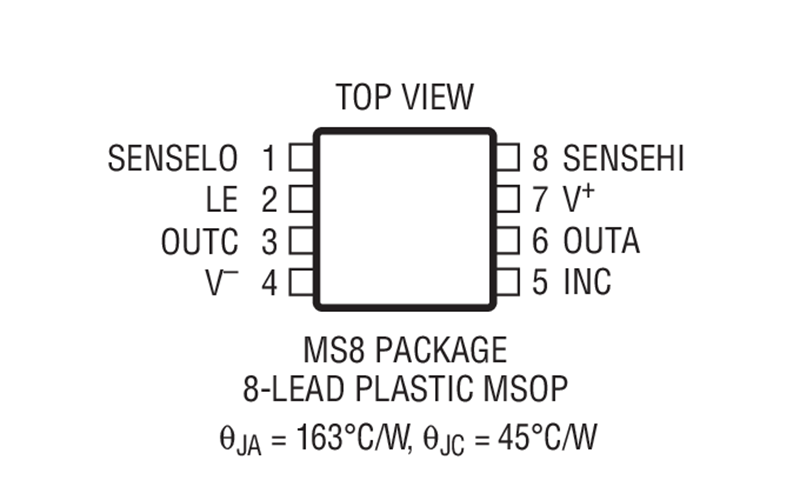

- 采用 8引脚 MSOP 封装和 8 引脚 (2mm x 3mm) DFN 封装
特性
LT®6118是一款完整的高压侧电流检测器件，其内置了一个高精度电流检测放大器、一个集成型电压基准和一个锁存比较器。比较器锁存功能可以启用或停用，而且比较器可配置为在上电时复位。比较器的输入和漏极开路输出独立于电流检测放大器。比较器跳变点和放大器增益利用外部电阻器进行配置。

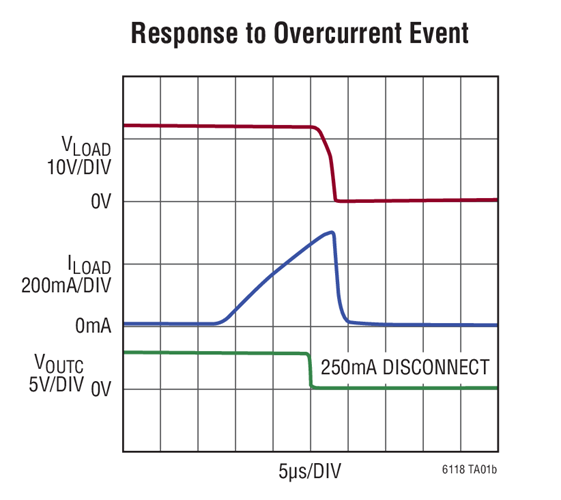

LT6118 的总传播延迟通常仅为 1.4μs，因而可实现针对过流情况的快速反应。1MHz 带宽使得 LT6118 能够用于诸如电机控制等关键型应用中的误差检测。比较器的高门限准确度，再加上锁存比较器的能力，确保了 LT6118 能够捕捉高速事件。
LT6118 全面规格在 -40ºC 至 125ºC的工作温度范围，从而使其成为工业和汽车应用的合适之选。LT6118 采用小型8 引脚 MSOP 封装和 8 引脚 DFN 封装。
应用

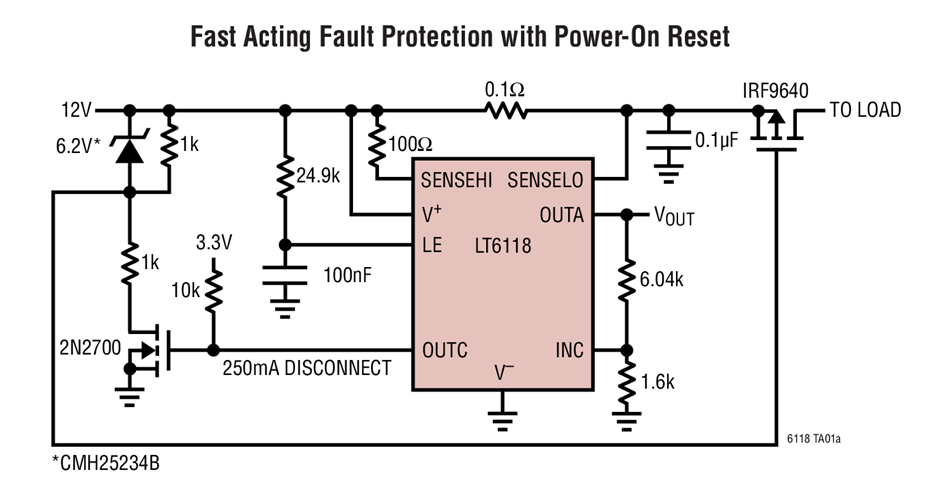

- 过流和故障检测
- 电流并联测量
- 电池监测
- 电机控制
- 汽车监视和控制
- 工业控制
