TI德州仪器 AD8418A 产品介绍

2026-04-14 0次

说明

失调漂移：0.1 μV/℃（典型值）
电压失调：±200 μV（最大值，全温度范围）
电源工作范围：2.7 V至5.5 V
集成抗电磁干扰(EMI)滤波器
高共模输入电压范围
- 连续工作电压：-2 V至+70 V
- 连续耐压范围：−3 V至+80 V
最小直流共模抑制比(CMRR)：90 dB

初始增益 = 20 V/V
宽工作温度范围
- AD8418AWB：−40°C至+125°C
- AD8418AWH：−40°C至+150°C
双向操作

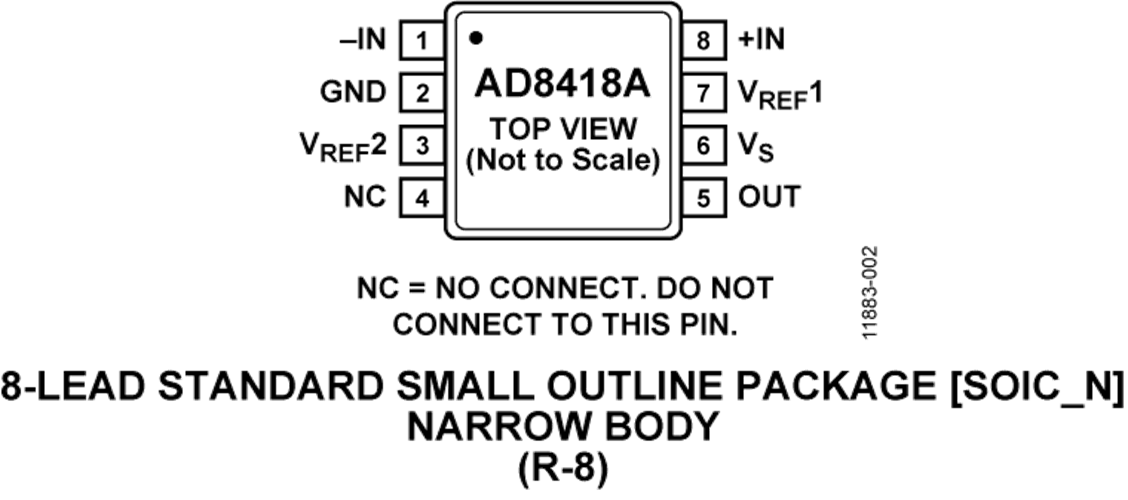

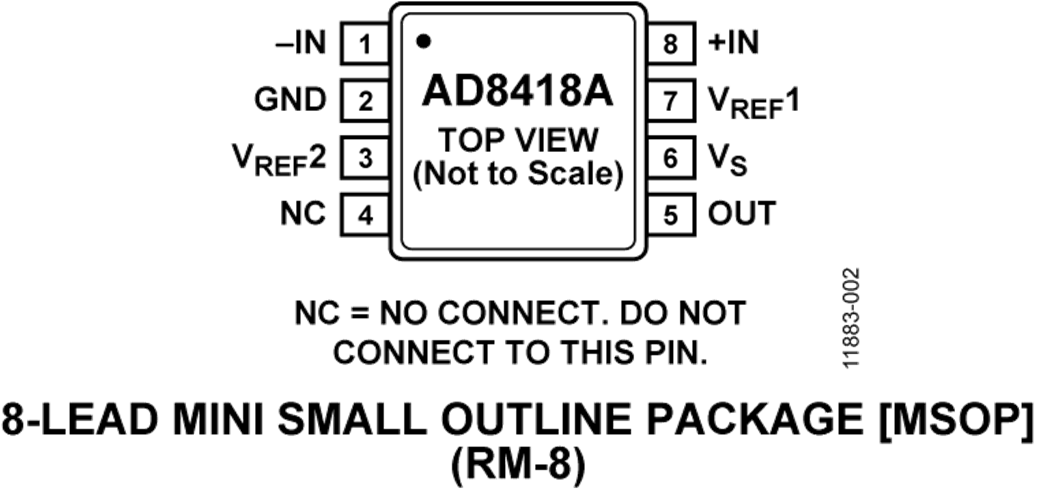

提供8引脚SOIC和8引脚MSOP封装
通过汽车应用认证

特性

AD8418A是一款高压、高分辨率分流放大器。设定初始增益为20 V/V，在整个温度范围内的最大增益误差为±0.15%。缓冲输出电压可以直接与任何典型转换器连接。AD8418A在输入共模电压处于−2 V至+70 V范围时，具有出色的输入共模抑制性能；它能够在分流电阻上进行双向电流的测量，适合各种汽车和工业应用，包括电机控制、电源管理和电磁阀控制等。

在−40°C至+150°C的整个温度范围内，AD8418A都能提供极佳的性能。它采用零漂移内核，在整个工作温度范围和共模电压范围内，失调漂移典型值为0.1 μV/°C。AD8418A通过汽车应用认证。该器件集成EMI滤波器和专利电路，在脉冲宽度调制(PWM)类输入共模电压下具有高输出精度。输入失调电压的典型值为±100 μV。AD8418A提供8引脚MSOP和SOIC两种封装。

应用

下列应用中的高端电流检测
电机控制
电磁阀控制
电源管理
低端电流检测
诊断保护

参数

类型	描述
电能	能量存储系统
汽车	车辆电气化系统
航空航天和防务	航空电子产品和解决方案
精密传感器接口	电流检测
