TI德州仪器 LTC2945 产品介绍

2026-04-14 0次

说明

轨到轨输入范围：0V至80V
宽输入电源电压范围：2.7V至80V
用于>80V电源的分流稳压器
具有小于±0.75%总非调整误差的ΔΣ型ADC
针对电流和电压的12位分辨率
内部乘法器用于计算24位功率值
存储最小值和最大值

超出限值时发出警告
额外ADC输入可监控外部电压
连续扫描和快照模式
I_Q < 80μA的关断模式
分离SDA用于光隔离

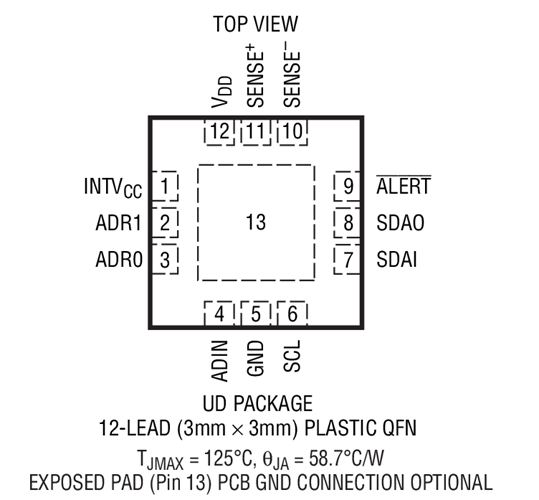

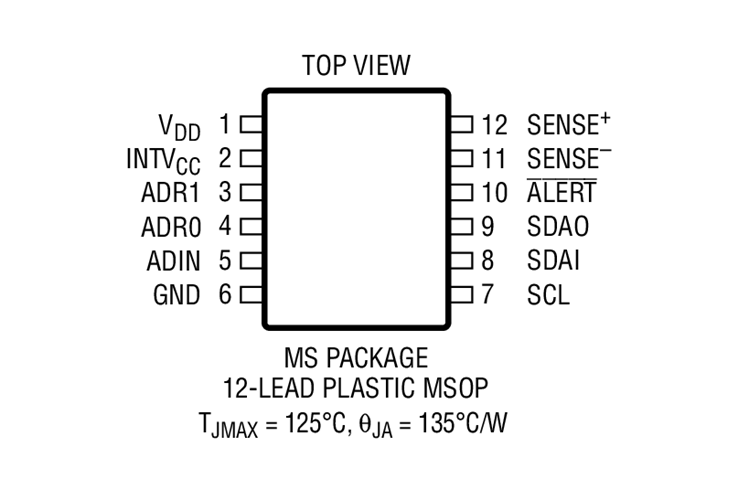

提供12引脚3mm × 3mm QFN和MSOP封装
通过AEC-Q100汽车应用认证

特性

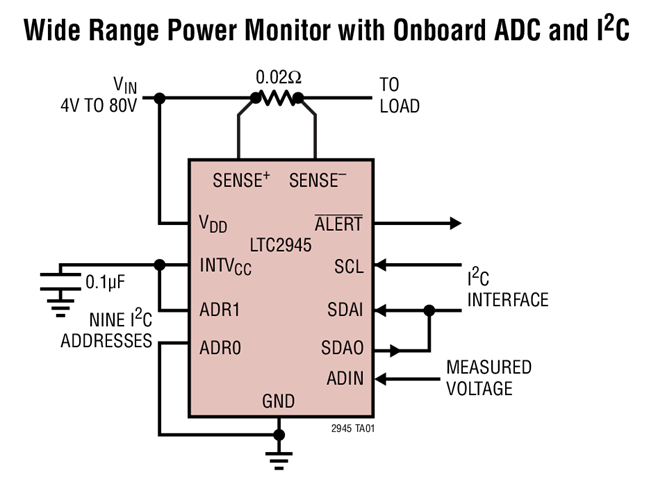

LTC2945 是一款轨至轨系统监视器，可测量电流、电压和功率。该器件具有一个 2.7V 至 80V 的工作范围，并包括一个用于高于 80V 之电源的分流稳压器，以在选择输入电源时提供灵活性。0V 至 80V 的电流测量范围独立于输入电源。一个准确度达 0.75% 的内置 12 位 ADC 负责测量负载电流、输入电压和一个辅助的外部电压。通过对测得的 12 位负载电流和输入电压数据进行数字乘法运算可产生一个 24 位功率值。最小值和最大值被存储起来，而一个具可编程门限的超范围提示较大限度地降低了软件轮询的需要。数据通过一个标准的 I²C 接口报告。停机模式可将功耗减低至 20μA。

LTC2945 I²C 接口包括分离的数据输入和输出引脚，以供标准或光隔离 I²C 连接之用。LTC2945-1 具有一个反相数据输出，可供负输出光隔离器配置之用。
