说明

特性

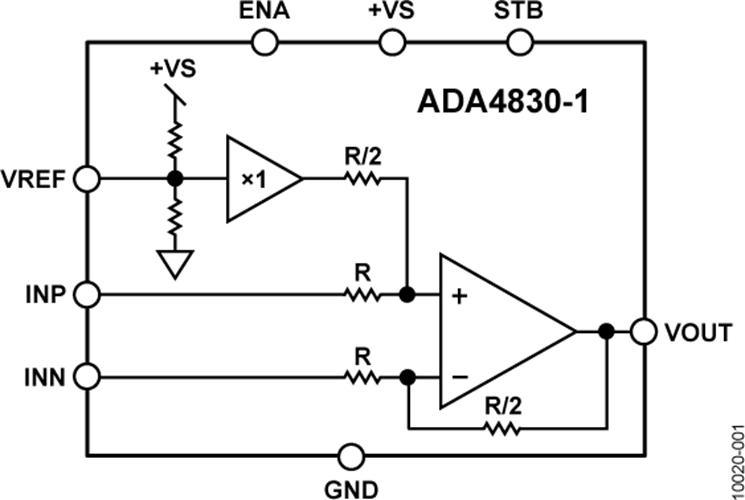

ADA4830-1（单通道）和ADA4830-2（双通道）是单芯片高速差动放大器，集成最高18 V的输入过压（电池短路）保护功能，提供宽输入共模电压范围和出色的ESD鲁棒性。这些器件设计用作差分或伪差分CVBS及其它高速视频信号的接收器，适合在恶劣的高噪声环境下工作，如汽车信息娱乐和视觉系统等。ADA4830-1和ADA4830-2兼具高速和精密特性，可以精确再现CVBS视频信号，同时抑制不需要的共模误差电压。

当检测到输入过压状况时，集成的电池短路保护功能利用快速开关电路，将内部电压节点箝位并保持在安全电平。这种保护使得ADA4830-1的输入可以直接连接到远程视频源，如后视摄像头等，而不需要昂贵的串联大电容。ADA4830-1的输入引脚可以承受高达18 V的电池短路电压。

ADA4830-1设计采用2.9 V至5.5 V电源供电，每个通道仅使用6.8 mA的电源电流。这些器件具有单电源供电能力，采用5 V单电源时，输入信号可扩展至负供电轨以下8.5 V、地以上8.5 V。驱动150 Ω负载时，放大器的输出摆幅可达任一供电轨的250 mV范围内。

ADA4830-1在输出端提供0.5 V/V的增益，这是为了将视频信号保持在视频解码器的容许范围（通常为1 V p-p或更小）。

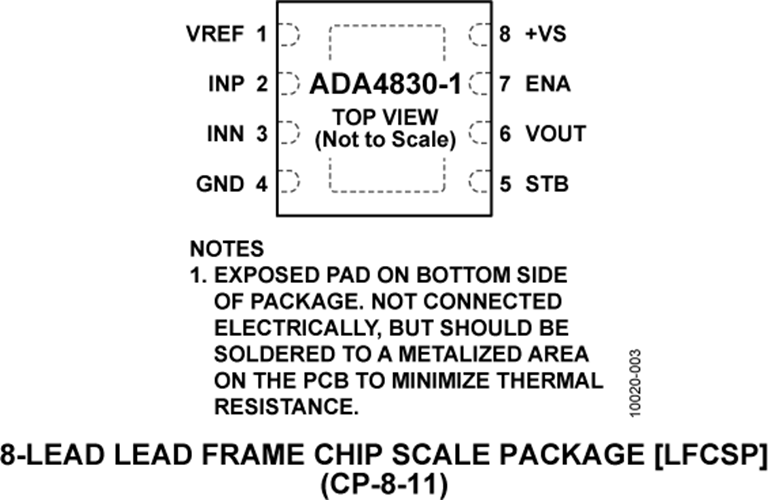

ADA4830-1采用3 mm × 3 mm、8引脚LFCSP封装，额定工作温度范围为−40°C至+125°C的汽车应用温度范围。

应用
- 汽车视觉系统
- 汽车信息娱乐
- 监控系统
