ADL5304是高速对数转换器，在整个200 dB（1 pA至10 mA）测量范围内具有快速响应和低噪声。ADL5304的对数斜率标称值为10 mV/dB (200 mV/十倍)；其他的数值也很容易配置。可在宽范围内通过内部100 nA电流源对对数截距进行编程，或者针对对数比应用在外部编程。3.162 fA的默认截距使100 nA测量范围的中点定于VLOG = 1.5 V。

仅需一个5 V单正电源便可在额定的1 pA至3 mA输入范围内工作。双电源供电可将额定输入电流范围扩展至10 mA。

ADL5304支持对数自变量的双电流输入。分子输入INUM经NPN晶体管的集电极，于低失调JFET放大器附近连入反馈路径。分母电流IDEN以同样方式处理，允许对数比值运算。输入求和节点(INUM和IDEN)在1.5 V的恒定默认电压下工作。VSM1至VSM4引脚位于INUM和IDEN输入的侧面以提供守护电压，从而使漏电流降至低点。

自适应光电二极管偏置专为光学测量而提供。监控电流是INUM 的1.1倍，在IMON引脚输出，外部电阻RMNTR是光电二极管串联电阻(RS) 的10倍，在光电二极管两端施加电压，通过一阶将内部PD结保持在0 V，从而使暗电流降至低点。

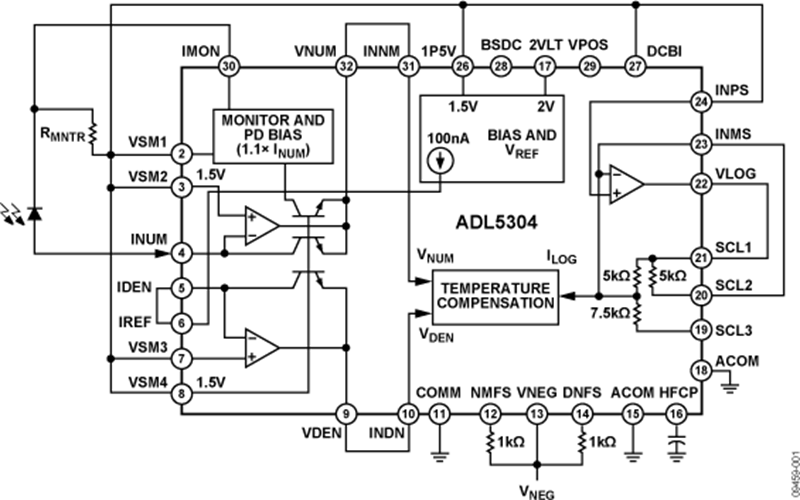

VLOG输出被缓冲，并且可通过内部增益设置电阻重新调整。随着ILOG 从1 pA至10 mA的10倍变化，内部ILOG可在−400 μA至+400 μA范围内变化。这对应于图1所示默认配置中VLOG引脚上的0.5 V至2.5 V电压变化。

准确的1.5 V（1P5V引脚）和2.0 V（2VLT引脚）基准输出允许使用外部电阻对截点精确进行重新定位。

ADL5304采用32引脚5mm × 5 mm LFCSP封装，额定工作温度范围为-40℃至+85℃。

应用
- 高精度光功率测量
- 宽范围基带对数压缩
- 针对高速APC环路的多功能检波器
