说明

电流检测放大器
- 快速阶跃响应： 500ns
- 低失调电压： 125μV (最大值)
- 低增益误差： 0.2% (最大值)
内部 400mV 高精度基准
内部比较器
- 快速响应时间：500ns
- 总门限误差：±1.25% (最大值)
- 闭锁或非闭锁比较器选项
宽电源范围：2.7V 至 60V
电源电流：450μA
低停机电流：5μA (最大值)
规格在 -40°C 至 125°C 的温度范围

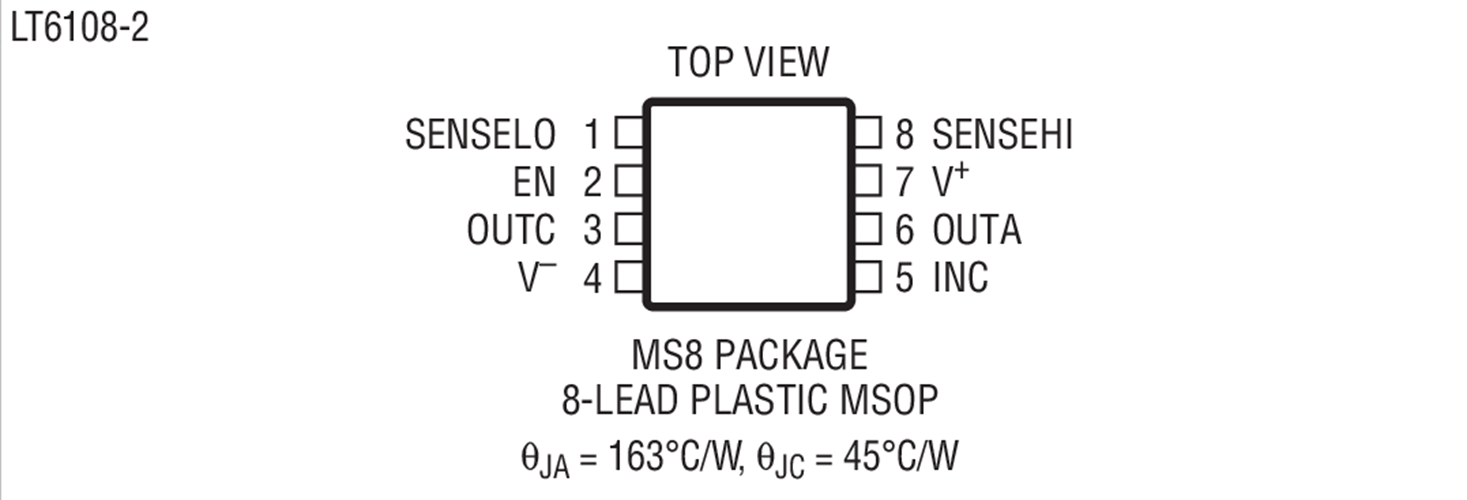

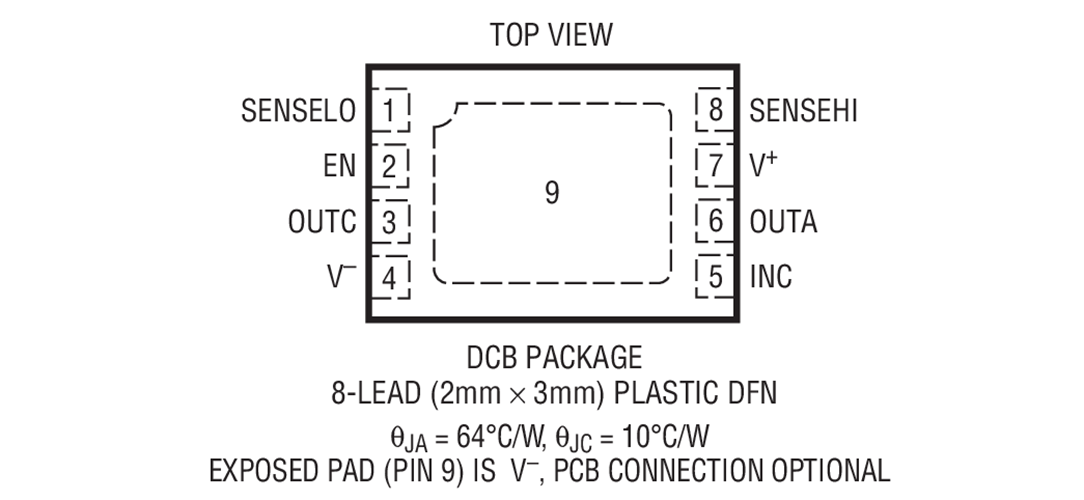

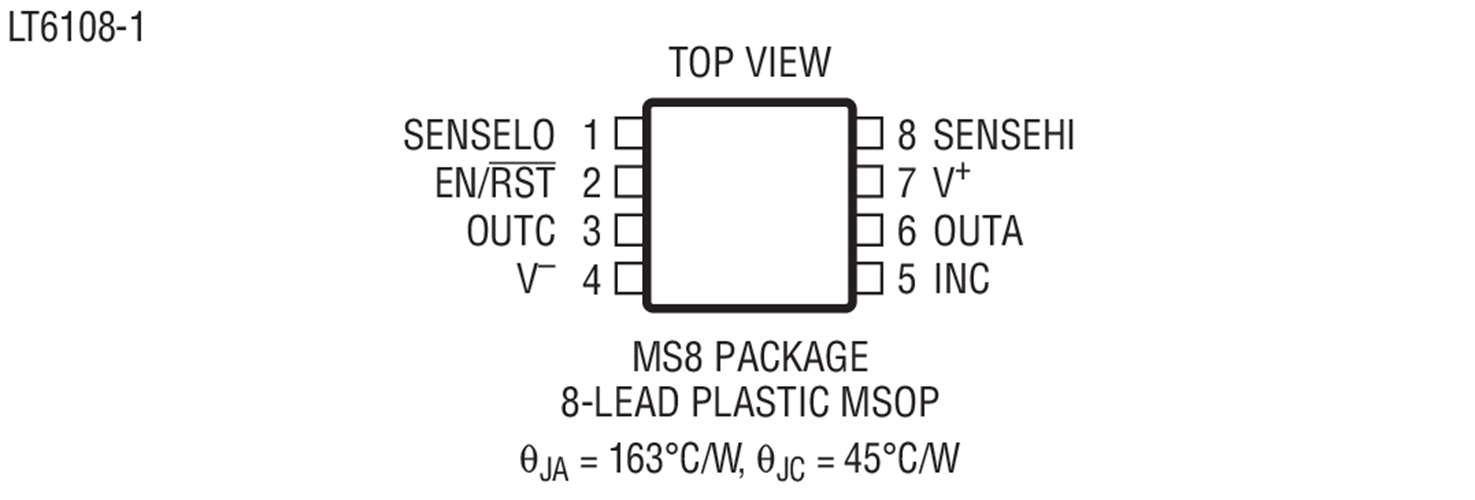

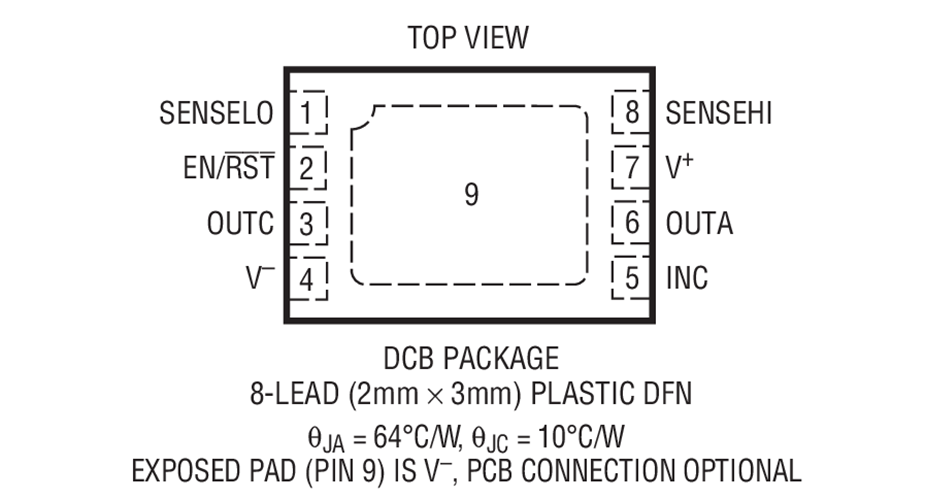

采用 8 引脚 MSOP 封装和 8 引脚 (2mm x 3mm) DFN 封装

特性

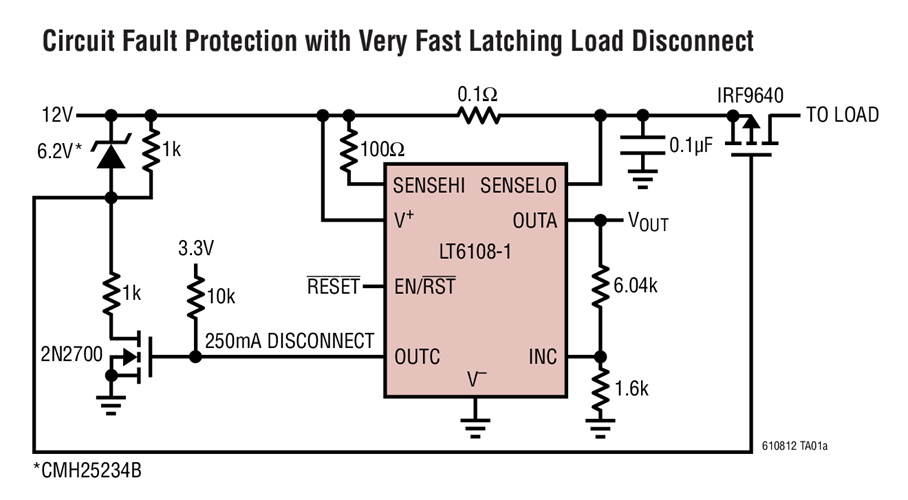

LT^®6108 是一款完整的高端电流检测器件，具有一个精准的电流检测放大器、一个集成型电压基准和一个比较器。LT6108 可提供两种版本。LT6108-1 具有一个闭锁比较器，而 LT6108-2 则具有一个非闭锁比较器。此外，电流检测放大器以及比较器输入和输出可直接获得。放大器增益和比较器跳变点由外部电阻器进行配置。漏极开路比较器输出实现了至其他系统组件的简易连接。

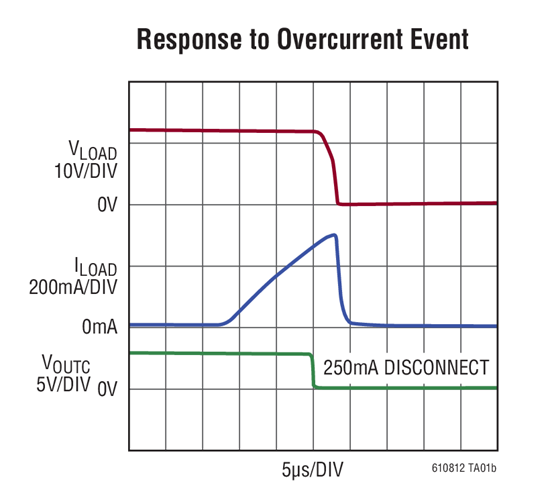

LT6108 的总传播延迟仅为 1.4μs (典型值)，因而可对过流情况做出快速反应。1MHz 的带宽使 LT6108 能够用于诸如电机控制等关键应用中的误差检测。比较器的高门限准确度再加上能够闭锁比较器，确保了 LT6108 捕获高速事件的能力。

LT6108 的技术全面规格在 -40°C 至 125°C 的工作温度范围，从而使其成为工业和汽车应用的合适之选。LT6108 采用小外形的 8 引脚 MSOP 封装和 8 引脚 DFN 封装。
