TI德州仪器 LTC6560 产品介绍
2026-04-14
0次
说明
- 220MHz –3dB 带宽，具有 2pF 输入电容
- 单端输出
- 74kΩ 互阻增益
- 200MHz (2pF) 时输入电流噪声密度为 4.8pA/√Hz
- 200MHz (2pF) 以上时集成输入电流噪声为 64nARMS
- 线性输入范围 0µA 至 30µA
- 过载电流 > ±400mA（峰值）
- 快速过载恢复：1mA (10ns)
- 快速输出多路复用：<50ns
- 5V 单电源
- 功耗为 90mW
- 100Ω 负载时输出摆幅为 2VP-P
- 3mm × 3mm 16 引脚 QFN 封装
- 输出多路复用器结合了多个 LTC6560 器件
- 符合汽车应用的 AEC-Q100 标准
特性

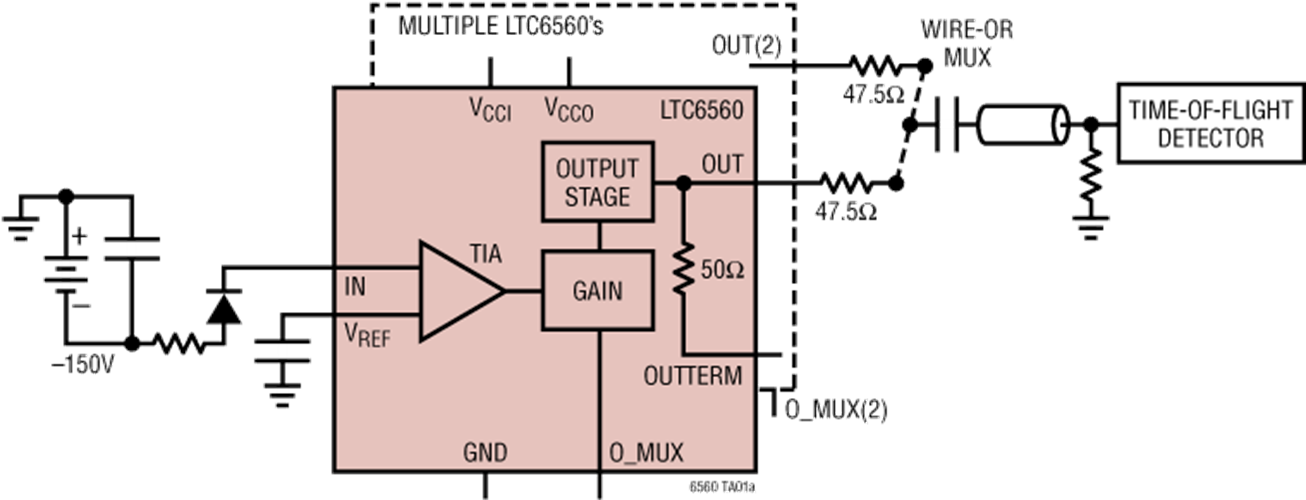

LTC6560 是一款低噪声、跨阻抗放大器 (TIA)，具有 220MHz 带宽。LTC6560 具有低噪声、高跨阻抗和低功耗特性，因而非常适合采用雪崩光电二极管 (APD) 的 LIDAR 接收器。LTC6560 具有 74kΩ 跨阻抗增益和 30µA 线性输入电流范围。当采用总输入电容为 2pF 的输入电路时，输入电流噪声密度为 4.8pA/√Hz。(在 200MHz)。通过采用较低的电容，进一步改善了噪声和带宽。LTC6560 采用单 5V 电源工作，功耗仅 90mW。利用 LTC6560 的输出多路复用器，可将多个 LTC6560 器件组合成单个输出。LTC6560 的快速过载恢复和快速输出多路复用功能使其非常适合具有多个 APD 的 LIDAR 接收器。其单端输出在 100Ω 负载下能摆动 2VP-P。其低阻抗运放型输出专为驱动反向端接 50Ω 电缆而设计。。

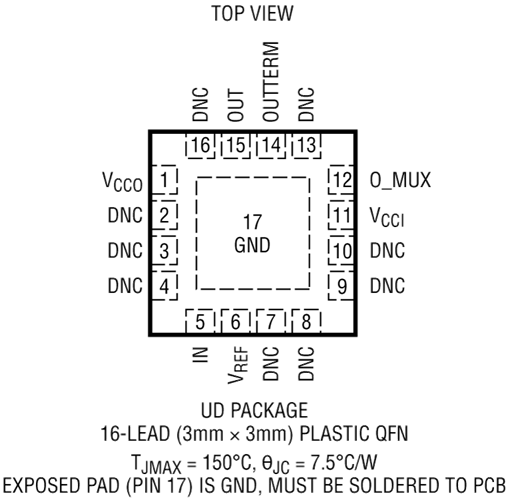

LTC6560 采用紧凑型 3mm × 3mm 16 引脚无引线 QFN 封装，该封装具有裸露衬垫，以进行热管理并实现低电感。
应用
- LIDAR 接收器
- 工业成像
