TI德州仪器 AD8218 产品介绍

2026-04-14 0次

说明

高共模电压范围
-- 工作范围：4 V至80 V
-- 耐压范围：-0.3 V至85 V
缓冲输出电压
增益 = 20 V/V
宽工作温度范围：
−40°C to +125°C
出色的交流和直流性能
-- 失调漂移：±100 nV/°C（典型值）
-- 失调：±50 μV（典型值）
-- 增益漂移：±5 ppm/°C（典型值）
-- 共模抑制比(CMRR)：110 dB（典型值，DC）

特性

AD8218是一款高压、高分辨率电流放大器。设定增益为20 V/V，在整个温度范围内的最大增益误差为±0.35%。缓冲输出电压可以直接与任何典型转换器连接。AD8218在4V至80V范围内具有出色的输入共模抑制性能，它在分流电阻上执行双向电流测量，适合各种工业和电信应用，包括电机控制、电池管理和基站功率放大器偏置控制等。

在−40°C至+125°C的整个温度范围内，AD8218都能提供突破性的性能。它采用零漂移内核，在整个工作温度范围和共模电压范围内，失调漂移典型值为±100 nV/°C。此外，设计中还特别注意在0 mV至~250 mV的整个输入差分电压范围内保持线性输出。AD8218同时包括一个80 mV内部基准电压源，用于在单向电流检测应用中提供优化的动态范围。典型输入失调电压为±50 μV。

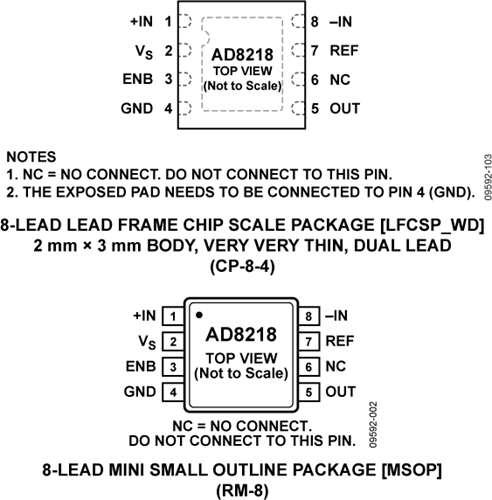

AD8218采用8引脚MSOP封装。

应用
高端电流检测
48V电信设备
电源管理
基站
双向电机控制
精密高压电流源
