TI德州仪器 AD5749 产品介绍

2026-04-14 0次

说明

电流输出范围：0 mA至24 mA或4 mA至20 mA

总非调整误差(TUE)：±0.03%（典型值，FSR）
输出漂移：±5 ppm/°C（典型值）
2%超量程

灵活的串行数字接口
片内输出故障检测

PEC差错校验
异步CLEAR（清零）功能
电源范围

AV_DD：12 V（±10%）至55 V（最大值）

输出环路顺从电压：AV_DD − 2.75 V
温度范围：-40°C至+105°C
32引脚、5 mm × 5 mm LFCSP封装

特性

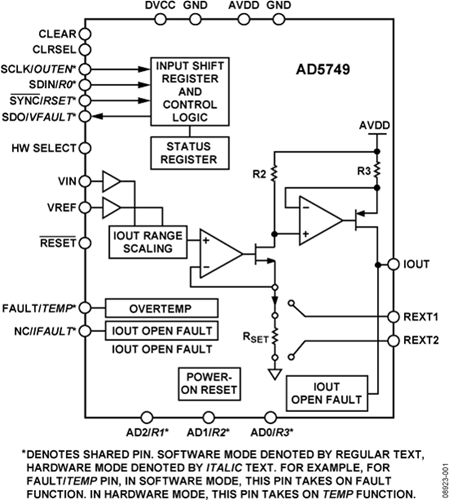

AD5749是一款单通道、低成本、高精度、电流输出驱动器，输出范围可通过硬件或软件编程。软件输出范围可通过SPI/MICROWIRE™兼容的串行接口进行设置。AD5749针对PLC和工业过程控制应用而设计。AD5749的模拟输入由一个低电压、单电源供电的数模转换器(DAC）提供，对该模拟输入进行内部调理以提供所需的输出电流/电压范围。

AD5749提供两种可编程输出电流范围：0 mA至24 mA和4 mA至20 mA。电流输出有开路保护功能，可以驱动0.1 H的感性负载。该器件的工作电压范围是10.8 V至55 V。输出环路顺从电压范围是0 V至AV_DD − 2.75 V。

灵活的串行接口兼容SPI和MICROWIRE，可以在3线模式下工作，从而极大地降低隔离应用的数字隔离要求。而且，该接口具有可选择的PEC差错校验功能，使用CRC-8差错校验，适用于可能发生数据通信故障的工业环境。

该器件还具有上电复位功能，用于确保器件在已知状态下上电，并且具有异步CLEAR引脚，用于将输出设置为选定电流范围的下限值。

HW SELECT引脚用来配置上电时器件是处于硬件模式还是软件模式。
