说明
- 电流输出范围:4 mA至21 mA、0 mA至21 mA
总非调整误差(TUE):±0.15% FSR
输出漂移:±5 ppm/°C FSR(典型值) - 电压输出范围:0 V至5 V、0 V至10.5 V、±10.5 V
总非调整误差(TUE):±0.05% FSR
输出漂移:±3 ppm/°C FSR - 灵活的串行数字接口
- 片内输出故障检测
- PEC 差错校验
- 异步CLEAR(清零)功能
- 灵活的上电状态(0 V或三态)
- 电源电压范围
AVDD: +12 V (± 10%) 至 +24 V (± 10%)
AVSS: −12 V (± 10%) 至 −24 V (± 10%) - 输出环路顺从电压: AVDD − 2.75 V
- 温度范围:−40°C至+105°C

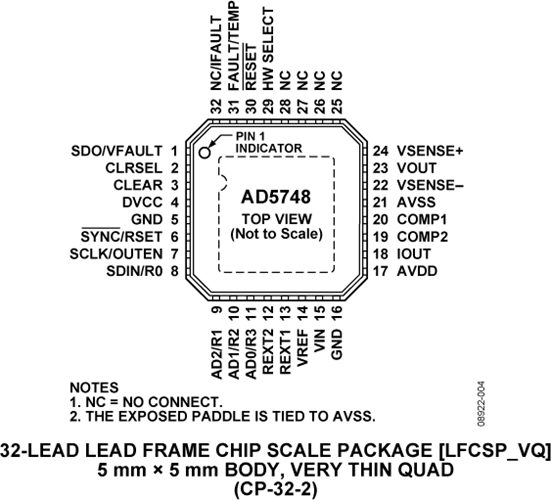

- 32引脚5 mm × 5 mm LFCSP封装
特性

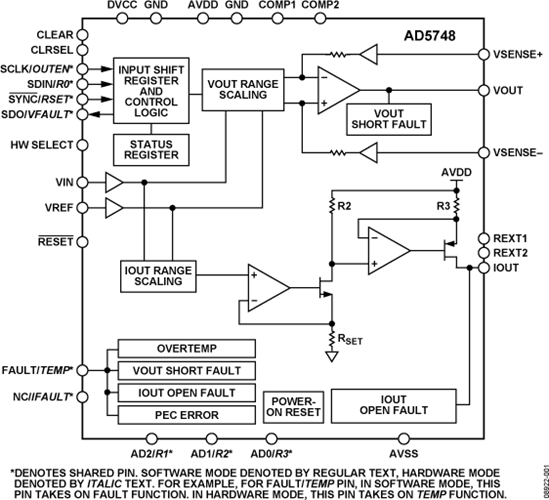

AD5748是一款单通道、低成本、高精度、电压/电流输出驱动器,输出范围可通过硬件或软件编程。软件输出范围可通过SPI/MICROWIRE™兼容的串行接口进行设置。AD5748可满足PLC和工业过程控制应用。AD5748的模拟输入由一个低电压、单电源供电的数模转换器(DAC)提供,对该模拟输入进行内部调理以提供所需的输出电流/电压范围。模拟输入范围为0 V至4.096 V。
AD5749提供两种可编程输出电流范围:4 mA至21 mA和0 mA至21 mA。
输出电压由另一个单独的引脚提供,可配置为三种输出电压范围:0 V至5 V、0 V至10.5 V或±10.5 V。
模拟输出有短路和开路保护功能,可以驱动2 μF的容性负载和0.1 H的感性负载。
该器件的工作电压范围是±12 V至±24 V。输出环路顺从电压范围是0 V至AVDD − 2.75 V。
灵活的串行接口兼容SPI和MICROWIRE,可以在3线模式下工作,从而极大地降低隔离应用的数字隔离要求。而且,该接口具有可选择的PEC差错校验功能,使用CRC-8差错校验,适用于可能发生数据通信故障的工业环境。
该器件还具有上电复位功能,用于确保器件在已知状态下上电(0 V或三态),并且具有异步CLEAR引脚,用于将输出设置为零刻度/中间量程,或者是选定电流范围的下限值。
HW SELECT引脚用来配置上电时器件是处于硬件模式还是软件模式。
注意,本数据手册“典型性能参数”部分中的图线包含有关标准范围的信息,这与AD5750/AD5750-1数据手册所公布的相同。虽然已经做过超量程测试,但并未生成新图线,绘图时仍然使用了之前的数据。
应用
- 过程控制
- 执行器控制
- PLC(可编程控制器)
参数
类型 | 描述 |
工业自动化技术 (IAT) | 可编程逻辑控制器 (PLC) 和分布式控制系统 (DCS) |
