TI德州仪器 ADLD8403 产品介绍
2026-04-14
0次
说明

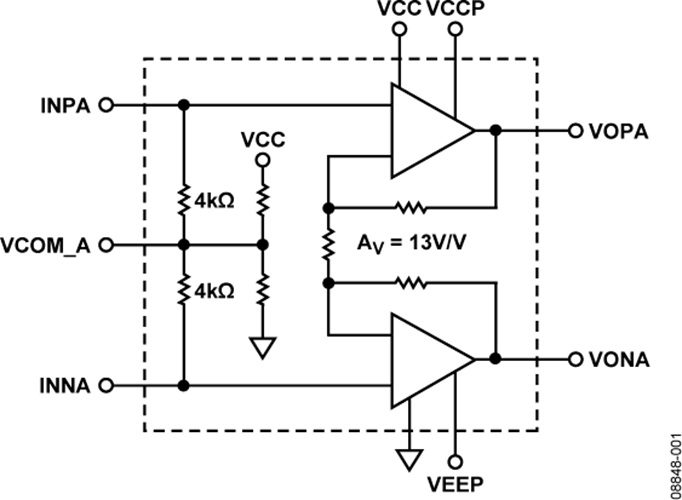

- 2个差分DSL通道由电流反馈型高输出电流放大器组成，并集成反馈电阻和偏置网络
- 理想的ADSL/ADSL2+双通道中央局(CO)线路驱动器
- 通过H类技术实现低功耗特性
12.5 V单电源供电，20.4 dBm线路功率，1:1变压器
驱动20.4 dBm（包括110 mW线路功率）时，每个通道的总功耗低于600 mW - 高输出电压和电流驱动
43.4 V差分输出电压摆幅 - 低失真
多音功率比(MTPR)：−65 dBc（典型值，20.4 dBm，26 kHz至2.2 MHz） - 通过低成本保护元件实现ITU-T-K20和GR-1089兼容
特性
ADLD8403内置两个差分、高输出电流、低功耗运算放大器。 特别适合ADSL和ADSL2+等数字用户线路系统中的中央局(CO)驱动器接口应用。 该驱动器可以为线路提供20.4 dBm功率，同时能补偿由混合插入和后部端接电阻引起的损耗。 ADLD8403采用单电源供电，可利用ADI公司的第二代自适应线性功率（Adaptive Linear Power™，H类）架构实现前所未有的电源效率。 此外，它还允许关断泵，以进一步降低功耗，使线路功率小于14.5 dBm。 该功能可实现最小的印刷电路板(PCB)面积和最低的总拥有成本。
低功耗、高输出电流、高输出电压摆幅以及稳定可靠的散热封装，使得ADLD8403能够用作ADSL和其它xDSL系统中的CO线路驱动器。
应用
- ADSL/ADSL2+ CO线路驱动器
