TI德州仪器 AD8209 产品介绍
2026-04-14
0次
说明
- ±8000 V HBM ESD
- 通过AEC-Q100认证
- 内置EMI滤波器
- 高共模电压范围
- 工作范围：−2 V至+45 V
- 耐压范围：−24 V至+80 V
- 缓冲输出电压
- 增益：14 V/V
- 低通滤波器(单极或双极）
- 宽工作温度范围
- WB级：−40°C至+125°C
- WH级：−40°C至+150°C
- 出色的交流和直流性能
- 失调电压：±1 mV
- 增益漂移：−5 ppm/°C（典型值）
- CMRR：80 dB（最小值，DC至10 kHz）
- 通过汽车应用认证
特性
AD8209是一款单电源差动放大器，非常适合在大共模电压(CMV)情况下放大和低通滤波小差分电压。采用+5 V单电源供电时，输入共模电压范围为−2 V至+45 V。AD8209通过了AEC-Q100认证。这款放大器提供增强的输入过压和ESD保护，并内置EMI滤波功能。
汽车应用要求使用鲁棒、精密的器件，以便提供更好的系统控制。AD8209具有出色的交流和直流性能，可将应用中的误差降至较低。MSOP封装的失调和增益漂移典型值分别小于5 µV/°C和10 ppm/°C。在DC至10 kHz范围内，其共模抑制比(CMRR)最小值为80 dB。

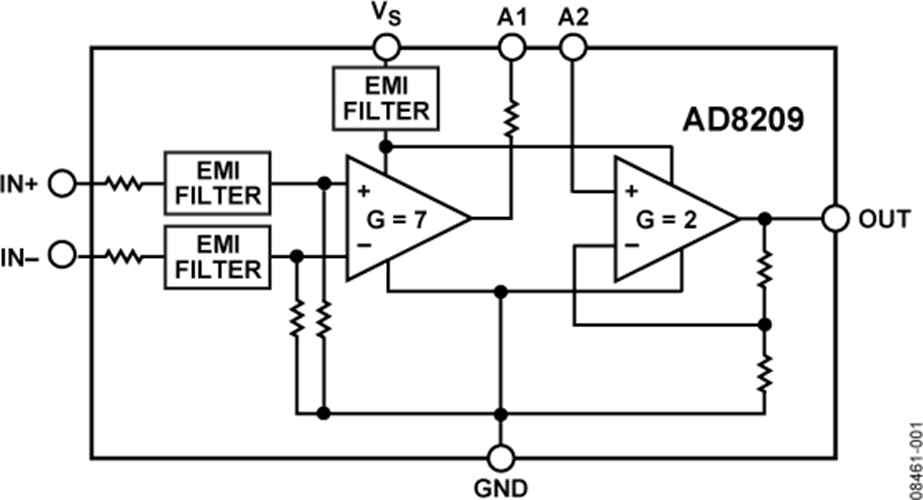

AD8209在前置放大器(A1)的输出端提供一个外部可用的100 kΩ电阻，可用来进行低通滤波以及建立14以外的增益。
应用- 高端电流检测-电机控制
- 电磁阀控制
- 电源管理
- 低端电流检测
- 诊断保护
参数
类型 | 描述 |
通信 | 无线基础设施 |
汽车 | 车辆电气化系统 |
