说明

特性

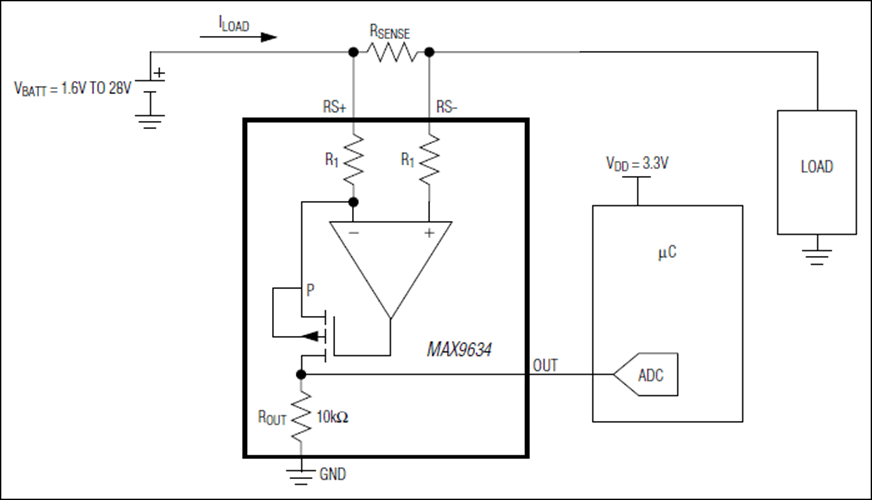

MAX9634为高精度高边电流检测放大器，V_OS低于250µV (最大值)，增益误差低于0.5% (最大值)，静态电源电流仅为1µA。MAX9634采用微型1mm x 1mm UCSP™封装或5引脚SOT23封装，理想用于要求高精度、低静态电流和小尺寸的笔记本电脑、蜂窝电话、PDA和所有电池供电的便携式设备。

MAX9634提供1.6V至28V的输入共模电压范围。该系列电流检测放大器具有电压输出，提供4种增益版本：25V/V (MAX9634T)、50V/V (MAX9634F)、100V/V (MAX9634H)和200V/V (MAX9634W)。

4种增益选择为外部检流电阻的选取提供了极大的灵活性。极低的250µV (最大值)输入失调电压允许采用较小的25mV至50mV满摆幅V_SENSE电压，在整个电流测量范围内保持极低的压降。

MAX9634采用微型4焊球UCSP (1mm x 1mm x 0.6mm封装尺寸)和5引脚SOT23封装，工作在-40°C至+85°C扩展级温度范围。

应用

• 蜂窝电话
• 笔记本电脑
• PDA
• 便携式/电池供电系统
• 电源管理系统
