说明

降低高电感反冲电压的保护性箝位
- -20V至+75V输入共模电压范围
支持较宽范围的高精度交流和直流电流检测应用
- 单向或双向电流检测
- 0.6% (最大值)增益误差
- 400µV (最大值)输入失调电压
- -3dB带宽为120kHz(MAX9919N)
- 双向OUT的基准输入
- 满摆幅输出
节省电路板面积
- 8引脚SOIC封装
- 单电源供电(4.5V至5.5V)
AEC-Q100认证(仅限MAX9918ASA/V+、MAX9919FASA/V+、MAX9919NASA/V+、MAX9920ASA/V+)

特性

MAX9918/MAX9919/MAX9920为单电源、高精度检流放大器，具有高输入共模范围，可扩展至-20V至+75V。这几款放大器非常适合用于电机和螺线管等感性负载的电流监测，在此类应用中，电感电压反冲、电池反接或瞬态电压会导致产生负的共模电压。

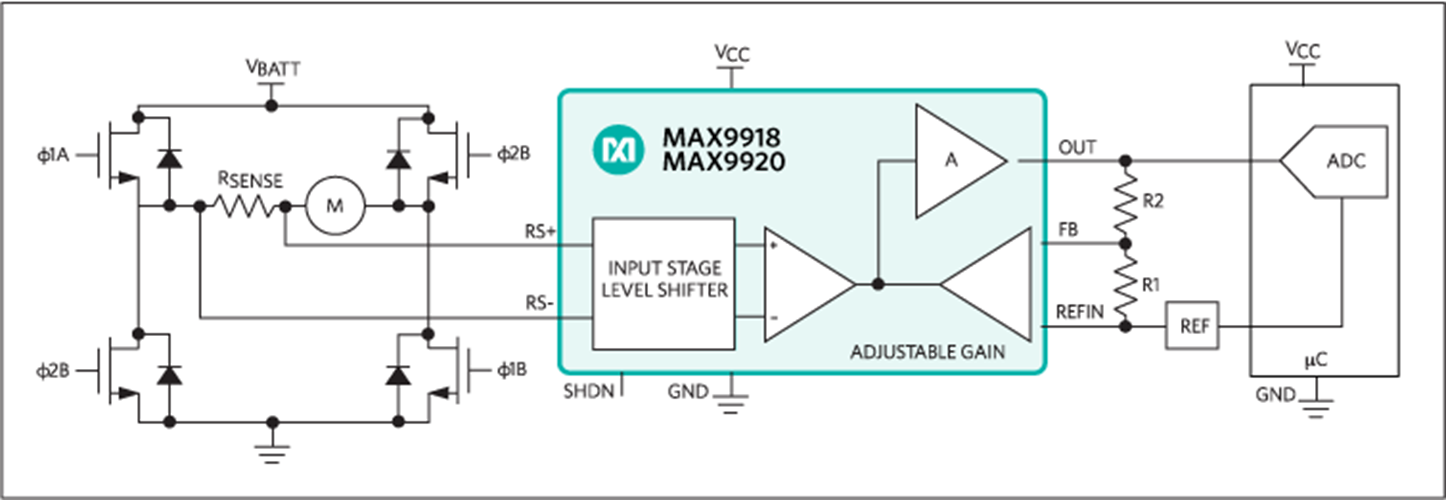

MAX9918/MAX9920通过外部电阻分压网络调节增益设置，MAX9919具有45V/V (MAX9919F)和90V/V (MAX9919N)的固定增益。V_REFIN = GND时，MAX9918/MAX9919/MAX9920工作在单向放大器配置；V_REFIN = V_CC/2时，工作在双向放大器配置。MAX9920在输入电平转换级将输入信号衰减4倍，使器件能够检测高达200mV (单向工作)或±100mV (双向工作)的电压。

MAX9918/MAX9919/MAX9920采用5V单电源供电，工作在-40°C至+125°C汽车级温度范围，采用8引脚SOIC封装。
