TI德州仪器 AD8274 产品介绍
2026-04-14
0次
说明
- 极低的失真
- THD + N （20 kHz）：0.00025%；THD + N （100 kHz）：0.0015%，驱动600Ω负载时
- 卓越的增益精度
- 最大增益误差：0.03%；最大增益漂移：2 ppm/°C ，G=1/2或2
- 交流特性
- 最小压摆率：20 V/µs；建立时间：800 ns（至0.01%）
- 高精度直流性能
- 最小共模抑制比（CMRR）：83 dB；最大失调电压：700µV
- 8引脚SOIC封装与MSOP封装
- 电源电压：±2.5 V～±18 V
特性

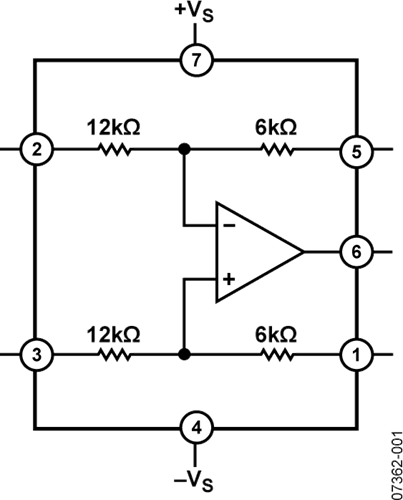

AD8274是一款差分放大器，具有卓越的交流与直流性能。AD8274采用ADI公司专有的iPolar工艺和激光微调电阻制造，在失真度与功耗方面取得突破，具有出众的增益漂移、增益精度以及共模抑制比（CMRR）。
在增益为2的情况下驱动600 Ω负载时，AD8274在音频段具有极低的失真：0.00025%（112 dB）ppm以及0.00035%（109 dB）。AD8274适于测量电源电压高达±18V （36V单电源）下的大工业信号。此外，这款器件还可以测量超过指定电源电平的电压。AD8274无需外部元件就可以配置为G=1/2或G=2的差分放大器。对于需要高增益稳定度或低失真性能的单端应用，AD8274还可以被配置成其它增益，范围为-2～3。
AD8274卓越的失真与直流性能以及高压摆率和宽带宽，使其成为ADC驱动器的理想选择。
应用
参数
类型 | 描述 |
航空航天和防务 | 航空航天技术解决方案 |
仪器仪表和测量 | 参数测量 |
