说明

特性

AD8275是一款G=0.2的差动放大器，可用于将+/-10V信号转变成+4V电平。该器件能够解决工业和仪器仪表应用中的一个常见问题，即+/-10V信号必须与4V或5V单电源ADC接口。AD8275能够与这两种信号电平接口，从而简化设计。

AD8275具有450 ns的快速建立时间和低失真特性，适合驱动中速逐次逼近型(SAR) ADC。宽输入电压范围和轨到轨输出则使其成为一种易于使用的构建模块。单电源供电则可以降低放大器的功耗并保护ADC免受过驱条件影响。

内置精密激光调整匹配电阻，可确保低增益误差、低增益漂移（最大1 ppm/°C）和高共模抑制（80 dB）特性。AD8275具有低失调、低失调漂移和建立时间快的特点，适合各种需要精确和快速捕获的数据采集应用。

AD8275可以用作模拟前端，或连接在缓冲器后，以将高电平电压转换到ADC可接受的电压范围内。此外，如果与差分ADC配合使用，AD8275可以配置为差分输出。

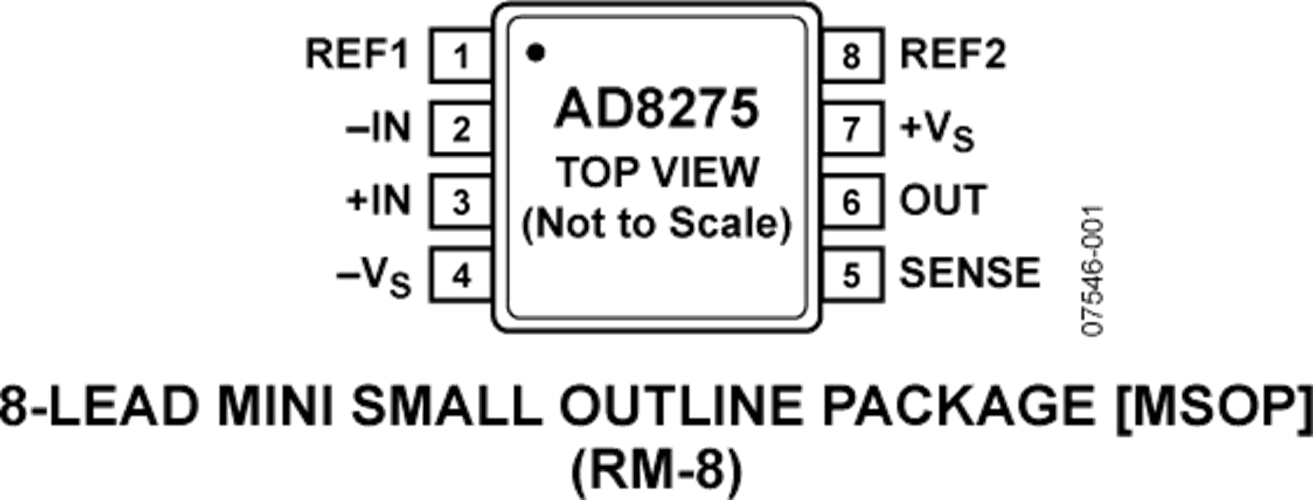

该器件采用节省空间的8引脚MSOP封装，额定温度范围为−40°C至+85°C。

应用

• 电平转换器
• ADC驱动器
• 仪表放大器构建模块
• 自动测试设备
