TI德州仪器 ADATE209 产品介绍
2026-04-14
0次
说明
- >4.0 Gbps （2 V摆幅）
- 上升时间/下降时间：120 ps（2 V摆幅）
- <1.0 W（双通道驱动器，每通道<500 mW）
- −1 V至+3.5 V范围
- 快速端接模式(VTx)
- 电缆损耗补偿
特性

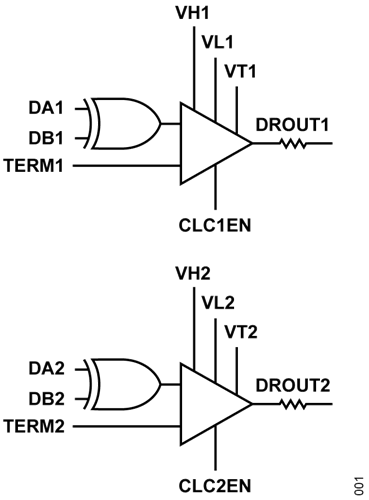

ADATE209是一款双通道引脚驱动器，设计用于测试DDR2、DDR3和DDR4。它也可以用于高速片上系统(SoC)应用，例如测试PCI Express 1.0和HDMI™。该器件是一款三电平驱动器，能够在−1 V至+3.5 V范围内提供200 mV至4 V的高保真摆幅。对于2 V和3 V编程摆幅，其上升/下降时间（20%至80%）分别小于120 ps和150 ps，分别支持4.4 Gbps和3.2 Gbps的数据速率。
该器件能够高速进入和离开端接模式。它还内置峰化/预加重电路。
ADATE209提供8 mm × 8 mm、49引脚CSP_BGA封装。
应用
- 自动测试设备
- 半导体测试系统
- 电路板测试系统
- 仪器仪表和表征设备
- 高速存储器测试(DDR2/DDR3/DDR4)
- HDMI 测试
