TI德州仪器 AD8216 产品介绍
2026-04-14
0次
说明
- ±4000 V人体模型(HBM) ESD保护
- 分流应用的理想之选
- 高共模电压范围
工作范围：-4 V ～ +65 V
耐压范围：-4 0V ～ +80 V
带宽：3 MHz
输出传播延迟小于100 ns - 增益: 3 V/V
- 宽工作温度范围:
−40°C至+125°C - 可调输出失调

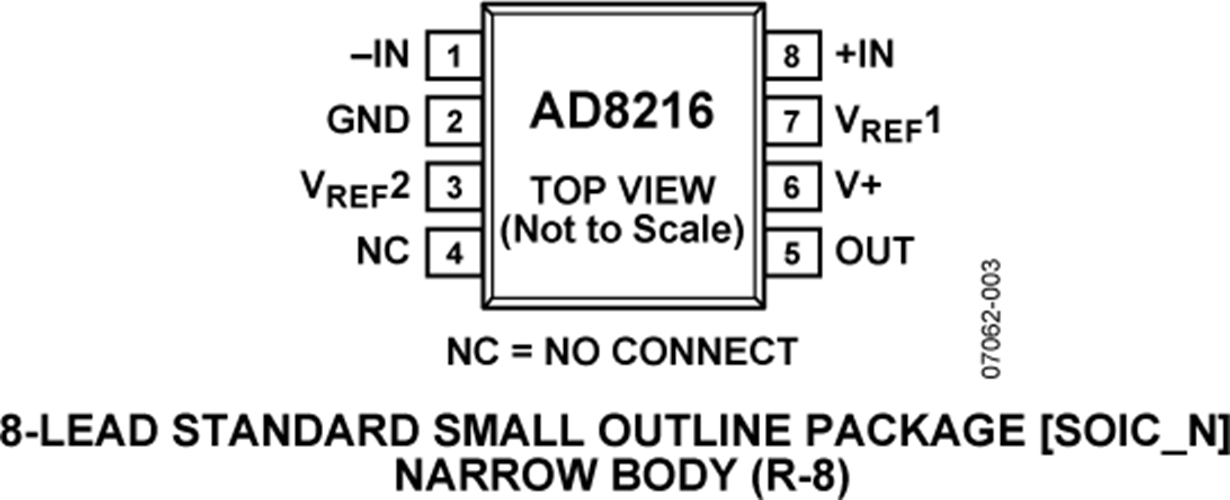

- 采用8引脚SOIC封装
- 出众的交流和直流性能
失调漂移：10 μV/°C
增益漂移：10 ppm/°C - 通过汽车应用认证
特性
AD8216是一款单电源差动放大器，非常适合在存在大共模电压的情况下放大小差分电压。工作时的输入共模电压范围为-4 V至+65 V。典型电源电压为5 V。AD8216具有3 MHz带宽，允许存在始终小于150 ns的输入至输出传播延迟。该功能非常适合监控负载电流快速增加和减小的应用。
AD8216采用SOIC封装，工作温度范围是-40°C～+125°C。
相对于温度的出色交流和直流性能使测量环路误差保持较小。失调漂移和增益漂移的保证最大值分别为20 μV/°C和15 ppm/°C。

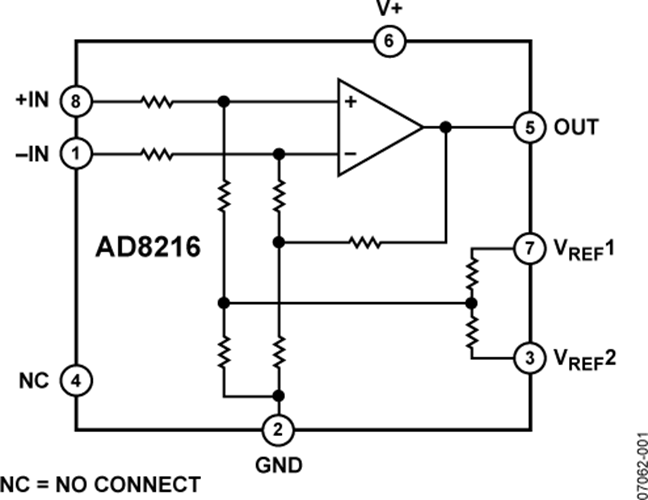

利用5 V电源和VREF1和VREF2引脚时，输出失调可在0.06 V至4.9 V范围内调整。当VREF1引脚与V+引脚相连、VREF2引脚与GND引脚相连时，输出设置为半量程。将VREF1和VREF2与GND相连可提供从地电压附近开始的单极性输出。将VREF1和VREF2与V+相连可提供从V+附近开始的单极性输出。通过向VREF1和VREF2施加外部电压，可获得其他失调。
应用
参数
类型 | 描述 |
仪器仪表和测量 | 直流源和电源 |
工业自动化技术 (IAT) | 智能运动控制 |
