TI德州仪器 AD8390A 产品介绍
2026-04-14
0次
说明
- 电压反馈型放大器
非常适合ADSL和ADSL2+中央局(CO)、用户端设备(CPE)应用
支持高电流差分应用 - 低功耗工作
单电源或双电源供电：10 V (± 5 V)至24 V (± 12 V)
总静态电源电流：5.5 mA（全功率ADSL和ADSL2+ CO应用）
电源电流可调，使功耗降至最低 - 高输出电压和电流驱动
峰值输出驱动电流：400 mA
差分输出电压：44 V峰峰值 - 低失真
MTPR：−70 dBc（26 kHz至1.1 MHz）
MTPR：−65 dBc（1.1 MHz至2.2 MHz） - 高速：差分压摆率：260 V/μs
特性

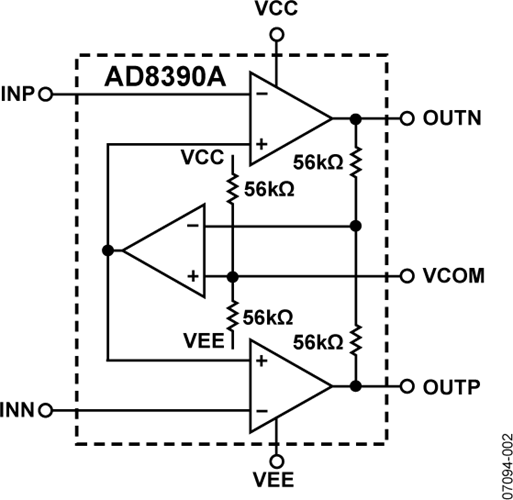

AD8390A是一款高输出电流、低功耗差分放大器，特别适合ADSL和ADSL2+等数字用户线路系统中的中央局(CO)驱动器接口应用。完全偏置工作模式下，该驱动器可向低阻抗负载提供20.4 dBm输出功率，同时能补偿混合和变压器插入损耗以及后部端接电阻。

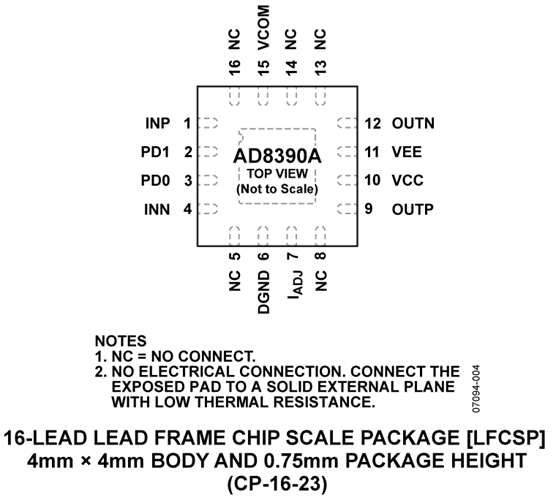

AD8390A采用散热增强型16引脚LFCSP封装。偏置电流的控制非常灵活。
通过两路数字输入（PD0和PD1）可以选择四种功耗模式，提供三种驱动器偏置电平和一种省电状态。此外，可以利用IADJ引脚精密调整静态电流，以定制AD8390A的性能。
低功耗、高输出电流、高输出电压摆幅以及稳定可靠的散热封装，使得AD8390A能够用作ADSL、ADSL2+和专有xDSL系统中的中央局线路驱动器，以及其它要求差分放大器的高电流应用。
应用
- ADSL/ADSL2+ CO 和CPE线路驱动器
- xDSL 线路驱动器
- 高电流差分放大器
