TI德州仪器 LTC6104 产品介绍
2026-04-14
0次
说明
- 宽电源范围：4V 至 60V (70V 绝对最大值)
- 低失调电压：±450μV (最大值)

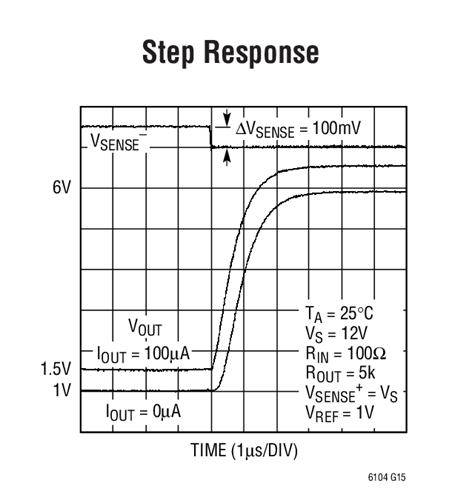

- 快速响应：1μs 响应时间
- 增益可利用外部电阻器进行配置；每个方向均可进行增益配置
- 低输入偏置电流：170nA (最大值)
- PSRR：110dB (最小值)
- 输出电流：±1mA (最大值)
- 低电源电流：520μA，VS = 12V
- 规格在 –40°C 至 125°C 的温度范围
- 采用 8 引脚 MSOP 封装
特性
LTC®6104 是一款通用的高电压、高压侧、双向电流检测放大器。卓越的器件特性提供了设计灵活性：±450μV 的最大失调和仅为 520μA 的电流消耗 (在 12V 电压条件下的典型值)。LTC6104 采用 4V 至 60V 的电源工作。

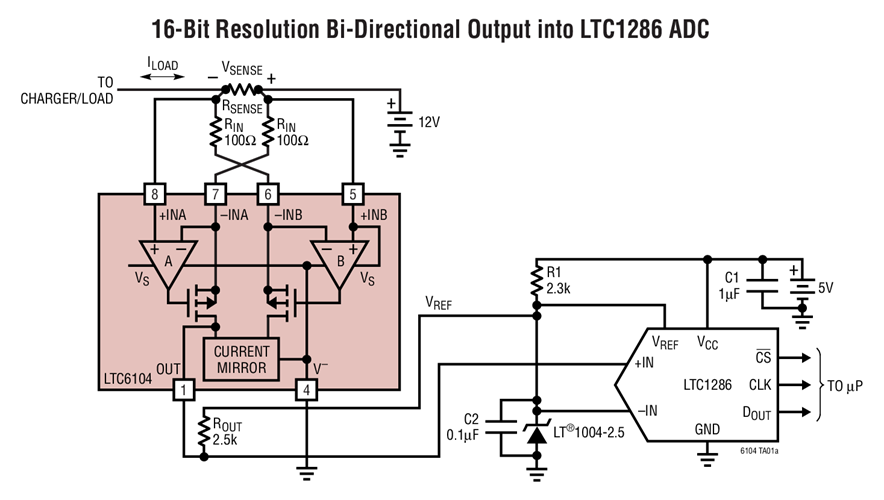

LTC6104 通过一个外部检测电阻器 (并联电阻器) 两端的电压来监视双向电流。该检测电压随后被转换为一个参考于地的信号。增益利用三个外部电阻器来设定，并可针对两个方向单独地配置。低的 DC 失调允许使用一个小的并联电阻器和大的增益设定电阻器。因此，分流器中的功耗是极少的。
宽工作电源范围和高准确度使 LTC6104 非常适合众多的汽车、工业和电源管理应用。500mV 的最大输入检测电压允许监视多种电流。快速响应使得 LTC6104 成为负载电流告警和关闭保护控制的理想选择。凭借非常低的电源电流，LTC6104 适合于对功耗敏感的应用。

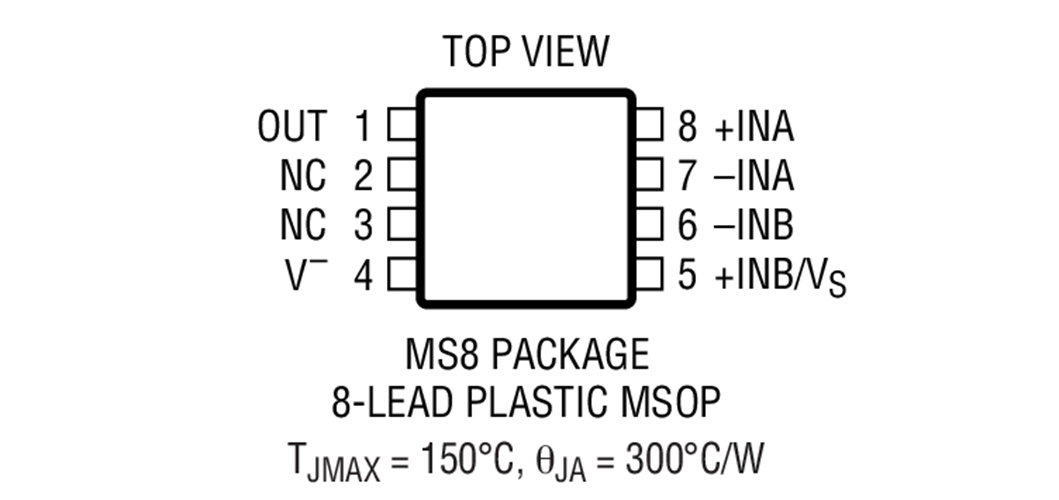

LTC6104 采用 8 引脚 MSOP 封装。
应用
- 电流分流器测量
- 电池监视
- 遥测
- 电源管理
