TI德州仪器 AD8210 产品介绍
2026-04-14
0次
说明
- ±4000 V人体模型(HBM) ESD
- 保护高共模电压范围：
工作范围：-2 V 至 +65 V
耐压范围：-5 V 至 +68 V - 缓冲输出电压
- 5 mA输出驱动能力
- 宽工作温度范围：
−40至+125 - 比率半量程输出失调
- 出色的交流与直流性能
失调漂移：1μV/°C （典型值）
增益漂移：10 ppm/°C（典型值）
共模抑制比：120 dB（典型值，DC）
100kHz共模抑制比：80dB（典型值） - 采用8引脚SOIC封装
特性

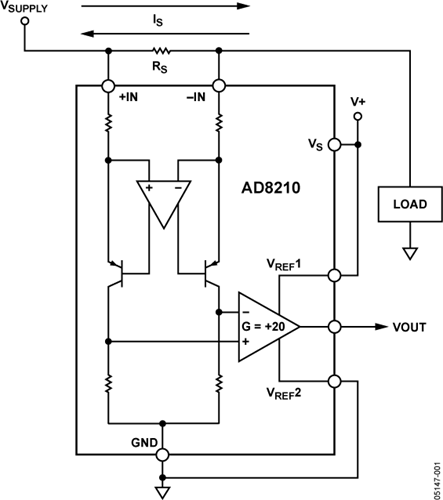

AD8210是一款单电源差动放大器，非常适合在存在大共模电压的情况下放大小差分电压。输入共模电压范围为-2 V至+65 V。典型电源电压为5 V。
AD8210采用SOIC封装，工作温度范围是−40°C至+125°C。
相对于温度的出色交流和直流性能使测量环路误差保持较小。失调漂移和增益漂移的保证最大值分别为8 μV/°C和20 ppm/。
利用5 V电源和VREF1和VREF2引脚时，输出失调可在0.05 V至4.9 V范围内调整。当VREF1引脚与V+引脚相连、VREF2引脚与GND引脚相连时，输出设置为半量程。将VREF1和VREF2与GND相连可提供从地电压附近开始的单极性输出。将VREF1和VREF2与V+相连可提供从V+附近开始的单极性输出。通过向VREF1和VREF2施加外部电压，可获得其他失调。
应用
- 电流检测
参数
类型 | 描述 |
电能 | 能量存储系统 |
医疗健康 | 生命科学和医疗仪器 |
汽车 | 车辆电气化系统 |
仪器仪表和测量 | 直流源和电源 |
工业自动化技术 (IAT) | 智能运动控制 |
航空航天和防务 | 无人飞行器(UAV)系统 |
精密传感器接口 | 电流检测 |
