说明

特性

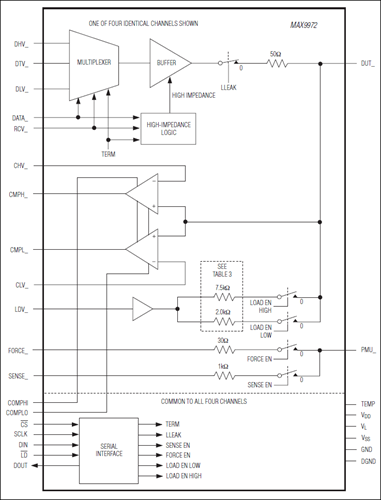

MAX9972为四通道、超低功耗、引脚电子测量IC，每通道包括三电平引脚驱动器、窗口比较器、无源负载和加载-感应Kelvin切换参数测量单元(PMU)。驱动器具有-2.2V至+5.2V电压范围，包含高阻和有源端接(第3级驱动)工作模式，在低电压摆幅下仍可保持高线性。窗口比较器具有500MHz等效输入带宽和可编程的输出电压。无源负载为被测器件(DUT)提供上拉和下拉电压。

提供两种精度等级：A级和B级。A级器件为驱动器和比较器提供精确的增益和失调匹配，允许多通道共用基准电压。且具有严格的负载阻抗公差；B级器件适用于每通道具有独立基准电压的系统设计。

通过3线、低压、CMOS兼容串口编程设置器件的低泄漏、高阻抗和端接特性。高速PMU切换通过专用的数字控制输入实现。

该器件采用80引脚、12mm x 12mm大小、1.0mm引脚间距的TQFP封装，封装底部带有6mm x 6mm的裸焊盘可实现高校的散热。MAX9972工作在0°C至+70°C商业级温度范围，并且具有管芯温度监测输出。

应用

• 有源老化系统
• DRAM探测器
• 低成本混合信号/片上系统(SoC)测试器
• NAND闪存测试器
• 结构测试装置
