TI德州仪器 MAX9959 产品介绍

2026-04-14 0次

说明

25V输出电压范围
可编程电流和电压
可编程电流范围
- ±200µA
- ±2mA
- ±20mA
- ±800mA
800mA时具有1mV负载调节
外部缓冲提供更大电流
多个器件并联提供更大电流
可编程的增益支持多种DAC
被测设备(DUT)地检测
可设置补偿多种负载
集成go/no-go比较器
IDDQ测试模式
范围变化干扰抑制
紧凑(14mm x 14mm)封装
3线串行接口
过热报警标志和热关断功能

特性

MAX9959为自动测试设备(ATE)或其它仪器提供器件电源(DPS)。小尺寸、高集成度及灵活性使MAX9959成为需要多器件电源应用的理想、经济的选择。

MAX9959具有多个输入控制电压，支持输出电压的独立设置，可设置电压或电流的最大和最小值(最小正极性或最大负极性)。当负载电流处于两个设置门限之间时，MAX9959是电压源；达到设置电流门限后，将平稳地转换成精密的电流源。输出具有两个独立的可调电压嵌位电路，限制处于外部电平之间的负极性和正极性输出电压。

MAX9959能够提供25V电压和高达±800mA的电流。DPS支持外部缓冲，以源出或吸收较大电流。可将多个MAX9959并行配置，共用负载，从而输出更大的电流，提高灵活性。

MAX9959可在多种负载条件下工作。可编程能力允许优化建立时间、上/下冲以及稳定性。内部可配置的干扰抑制电路在发生范围变化时减小了输出干扰。

MAX9959在800mA负载下提供1mV负载调节。

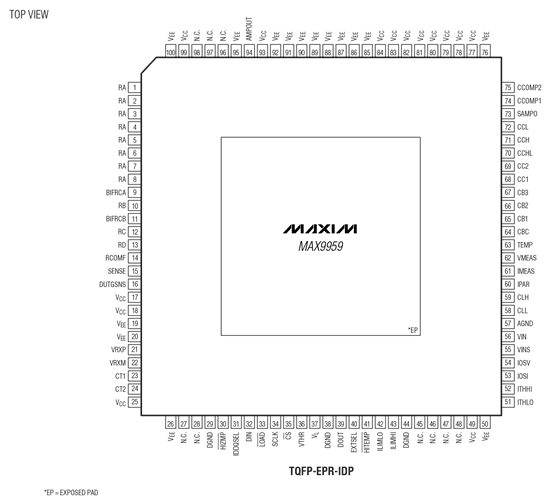

MAX9959D具有内部300kΩ检测电阻(R_FS)，位于RCOMF引脚和SENSE引脚之间；MAX9959F没有该检测电阻。这些器件均采用100引脚TQFP封装，裸焊盘位于顶部，便于散热。
