TI德州仪器 AD8206 产品介绍
2026-04-14
0次
说明
- 电流检测应用的理想选择
- 高共模电压范围：
正常工作范围：-2 V至+65 V
极限值范围：-25 V至+75 V - 增益 = 20
- 扩展的工作温度范围
8引脚SOIC：-40°C至+125°C - 双向操作应用
- 出色的交流与直流性能
失调漂移：15 µV/°C
增益漂移：±30 ppm/°C
CMRR：80 dB（直流至20 kHz） - 符合汽车应用的要求。
特性
AD8206是一款单电源差动放大器，适合在存在大共模电压的情况下放大小差分电压。输入共模电压范围为-2 V至+65 V。典型单电源电压为5 V。

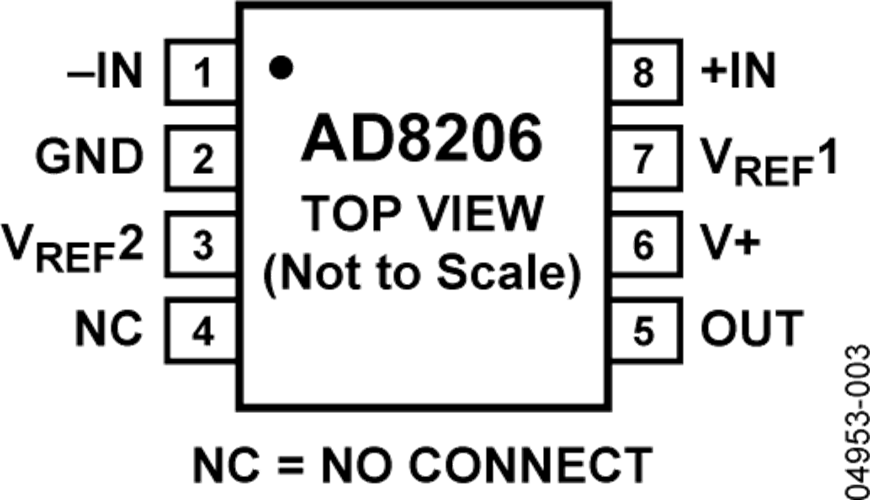

AD8206采用8引脚SOIC封装，额定温度范围为−40°C至+125°C的汽车温度范围。
相对于温度的出色直流性能使测量环路误差保持最小。失调漂移典型值小于15 µV/°C，增益漂移典型值低于30 ppm/°C。

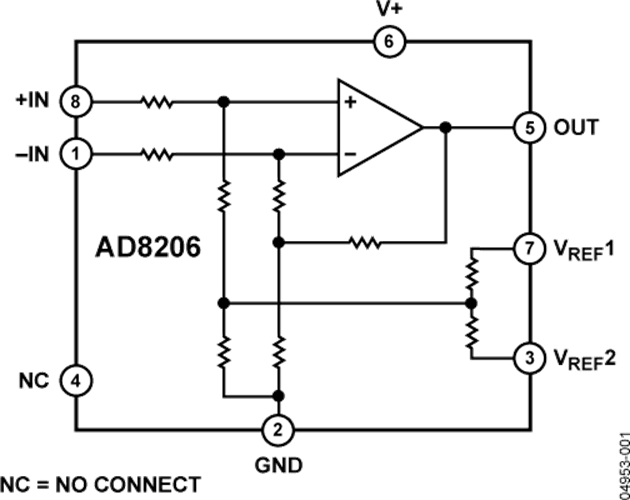

利用5 V电源和VREF1和VREF2引脚，输出失调可在0.08 V至4.7 V范围内调整。当VREF1与V+引脚相连，VREF2与GND引脚相连时，输出设置为半量程。将两个基准引脚与GND相连可提供从地电压附近开始的单极性输出。将两个基准引脚与V+相连可提供从V+附近开始的单极性输出。通过向VREF1和VREF2引脚施加外部电压，可获得其他失调。
参数
类型 | 描述 |
工业自动化技术 (IAT) | 智能运动控制 |
