TI德州仪器 LT6100 产品介绍
2026-04-14
0次
说明
- 输入失调电压：300µV (最大值)
- 检测输入高达 48V
- 0.5% 的增益准确度
- 引脚可选增益：10、12.5、20、25、40、50V/V
- 分离电源：2.7V 至 36V
- 工作电流：60µA
- 检测输入电流 (VCC 断电)：1nA
- 电池反向保护至 -48V
- 缓冲输出
- 噪声滤波输入
- -40°C 至 125°C 的工作温度范围
- 采用扁平 8 引脚 DFN 和 MSOP 封装
特性

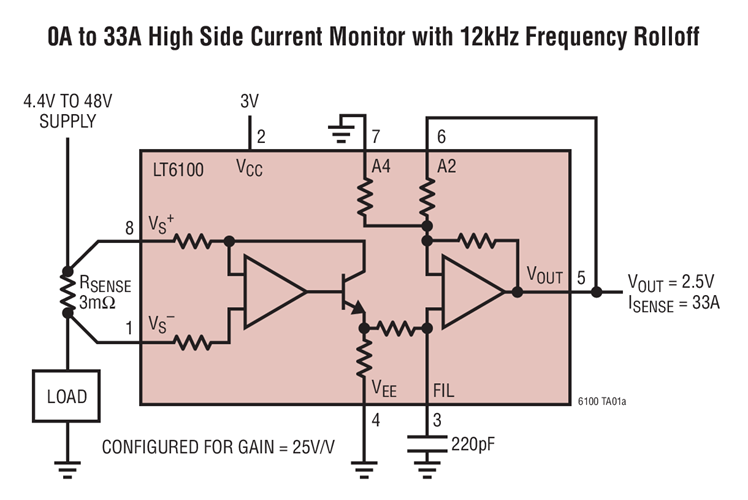

LT®6100 是一款完整的微功率、精准、高压侧电流检测放大器。LT6100 利用一个外部检测电阻器两端的电压来监视单向电流。只需简单地通过两个增益选择引脚的搭接或浮置即可获得数值为 10、12.5、20、25、40、50V/V 的固定增益。对于所有的增益，增益准确度均优于 0.5%。
LT6100 检测输入具有一个从 4.1V 延伸至 48V 的电压范围，并能够承受一个与满电源电压相等的差分电压。这使得它能够监视一个 MOSFET 开关或熔丝两端的电压。该器件还可承受输入端上的电池反向条件。

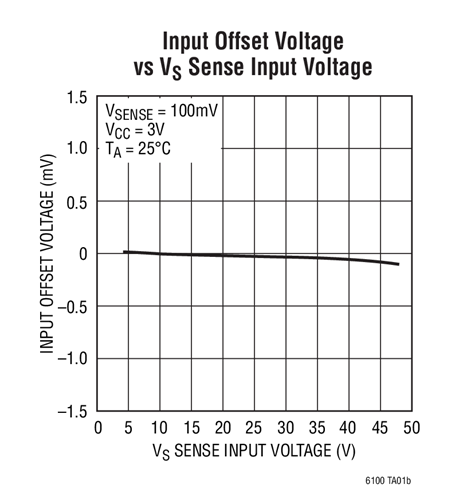

输入失调很低，仅 300µV。CMRR 和 PSRR 均超过 105dB，因而实现了一个宽动态范围。提供了一个滤波器引脚，旨在利用单个电容器来轻松完成信号滤波。

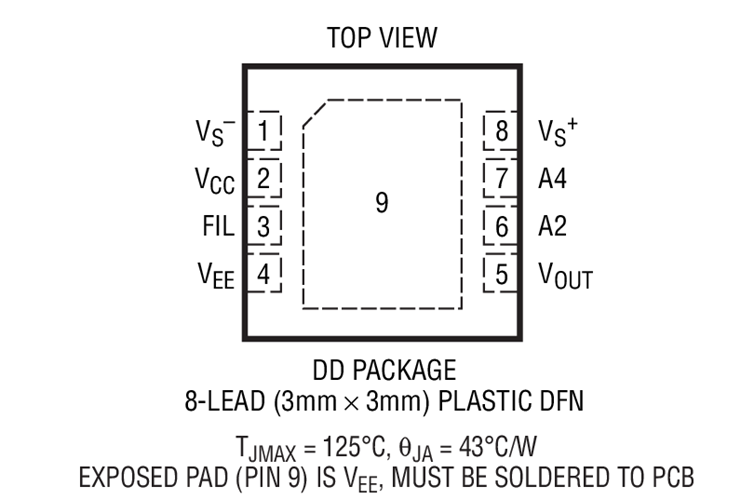

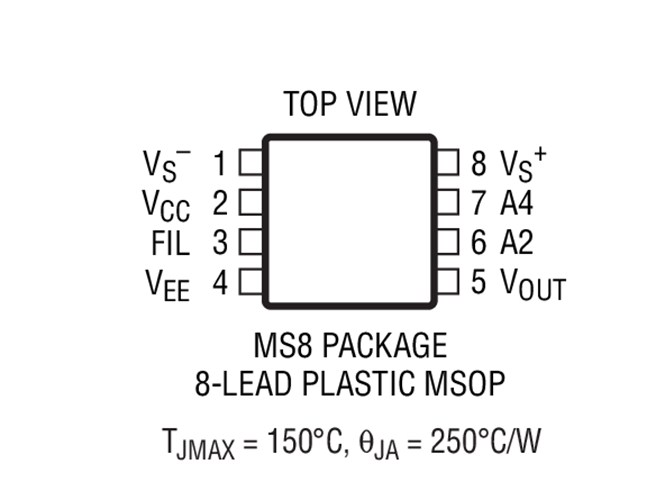

LT6100 具有一个工作范围为 2.7V 至 36V 且仅吸收 60µA 电流的分离电源输入。当 VCC 断电时，使检测引脚偏置截止。这将防止监视电路的加载，而与检测电压无关。LT6100 采用 8 引脚 DFN 和 MSOP 封装。
- 电池监视
- 熔丝监视
- 便携式和蜂窝电话
- 便携式测试 / 测量系统
