说明

特性

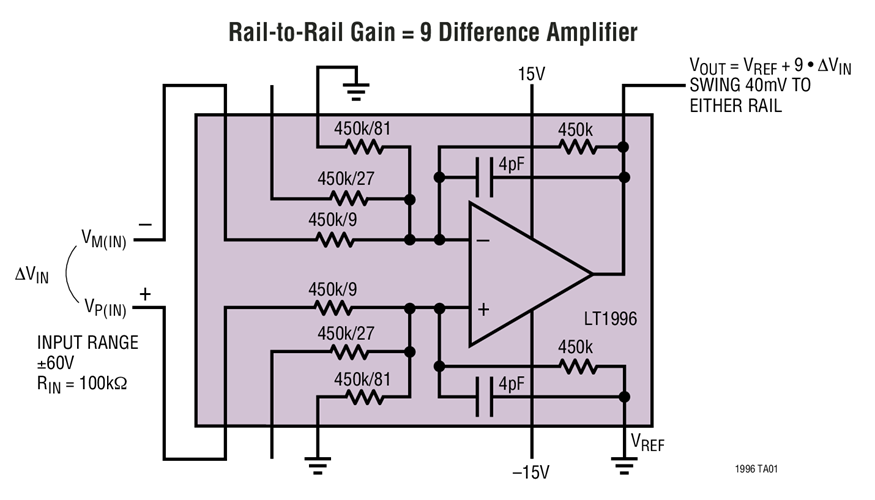

LT^®1996 将一个精准型运算放大器和 8 个精准电阻器集成为一个单芯片解决方案，以实现电压的准确放大。可在未采用任何外部组件的情况下获得数值为 –117 至 118 的增益和一个 0.05% 的增益准确度。该器件尤其适合用作一个差动放大器，此时，其卓越的电阻器匹配性能将实现一个大于 80dB 的共模抑制比。

该放大器具有一个 50µV 的最大输入失调电压和一个 560kHz 的增益带宽乘积。该器件可依靠介于 2.7V 至 36V 之间的任何电源电压工作，当采用一个 5V 电源时，其仅吸收 100µA 的电源电流。输出摆幅在任一个电源轨的 40mV 之内。

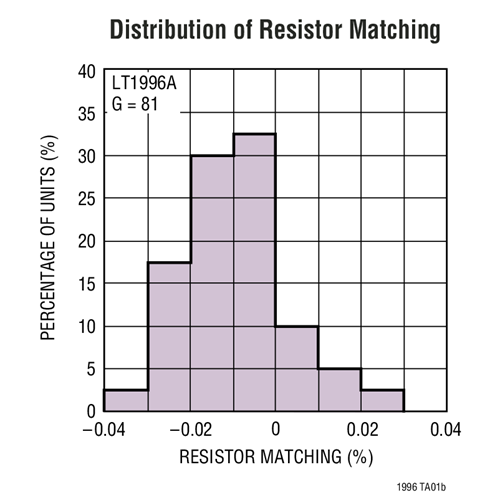

内部电阻器具有卓越的匹配特性；其匹配偏差在整个工作温度范围内为 0.05%，保证的匹配温度系数小于 3ppm/°C。另外，这些电阻器还能在电压变化的情况下保持极佳的稳定性，从而实现了一个小于 10ppm 的非线性度。

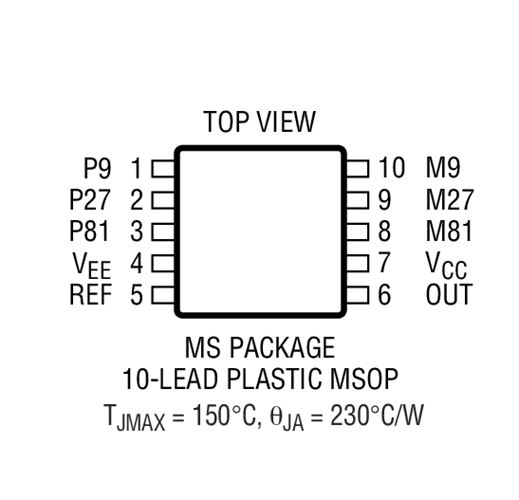

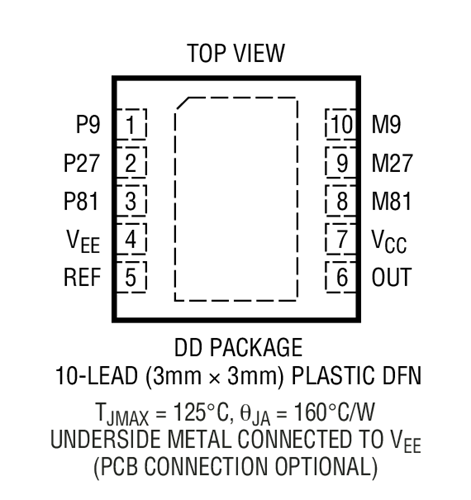

LT1996 全面规格在 5V 和 ±15V 电源以及 –40°C 至 85°C 的温度范围。该器件采用节省空间的 10 引脚 MSOP 封装和 DFN 封装。如果需要的是具有 –13 至 14 可选增益的放大器，请参见 LT1991 的产品手册。

• 手持式仪表
• 医疗仪表
• 应变仪放大器
• 差分至单端转换
