TI德州仪器 LT1990-10 产品介绍
2026-04-14
0次
说明
- 增益 = 10
- –3dB 带宽 = 100kHz
- 高共模电压范围：
- ±250V (VS = ±15V)
- 85V 窗口（VS = 5V、0V）
- 共模抑制比：60dB（最小值）
- 输入保护至 ±350V
- 增益误差：0.8%（最大值）
- PSRR：82dB（最小值）
- 高输入阻抗：2MΩ（差分）、500kΩ（共模）
- 微功率：180µA (最大电源电流)
- 宽电源范围：2.7V 至 36V
- 轨到轨输出
- 8 引脚 SO 和 FMEA 引脚兼容 MSOP 封装
特性
LT®1990-10 是一款微功率精准差分放大器，具有非常高的共模输入电压范围、以及固定增益为 10 和 100kHz 的带宽。当采用 ±15V 电源时，LT1990-10 可在 ±250V 的共模电压范围内工作。对输入提供了故障保护，能够承受高达 ±350V 的共模电压瞬变和高达 ±500V 的差分电压。对于高压侧和低压侧电流或电压监视而言，LT1990-10 均为理想之选。
当采用单 5V 电源时，LT1990-10 具有一个 85V 的可调输入范围、60dB (最小值) CMRR 且吸收的电源电流小于 180µA。轨至轨输出实现了动态范围的较大化，对于低至 2.7V 的单电源来说，这一点尤其重要。
LT1990-10 的技术规格是针对单 3V、5V 和 ±15V 电源以及工业温度范围而拟订。

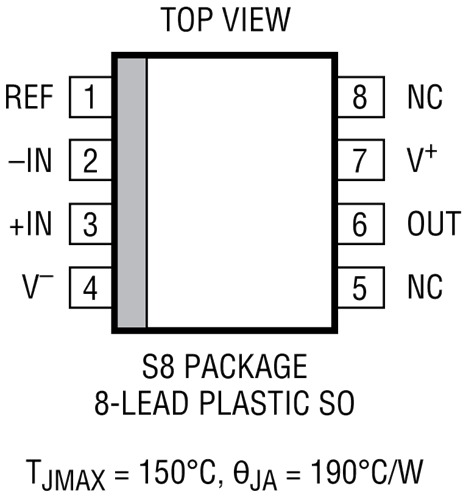

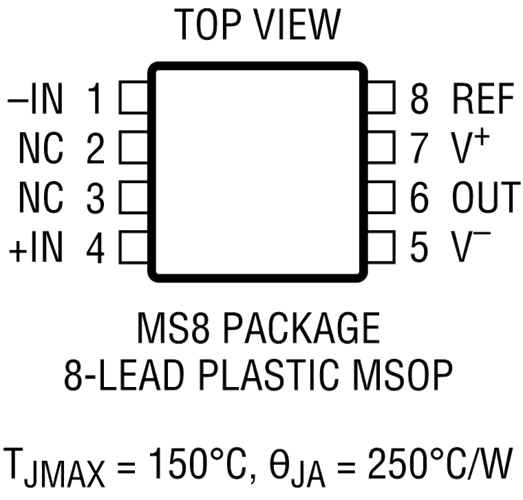

LT1990-10 采用 8 引脚 SO 和 FMEA 引脚兼容 MSOP 封装。
应用
- 电池单元电压监控

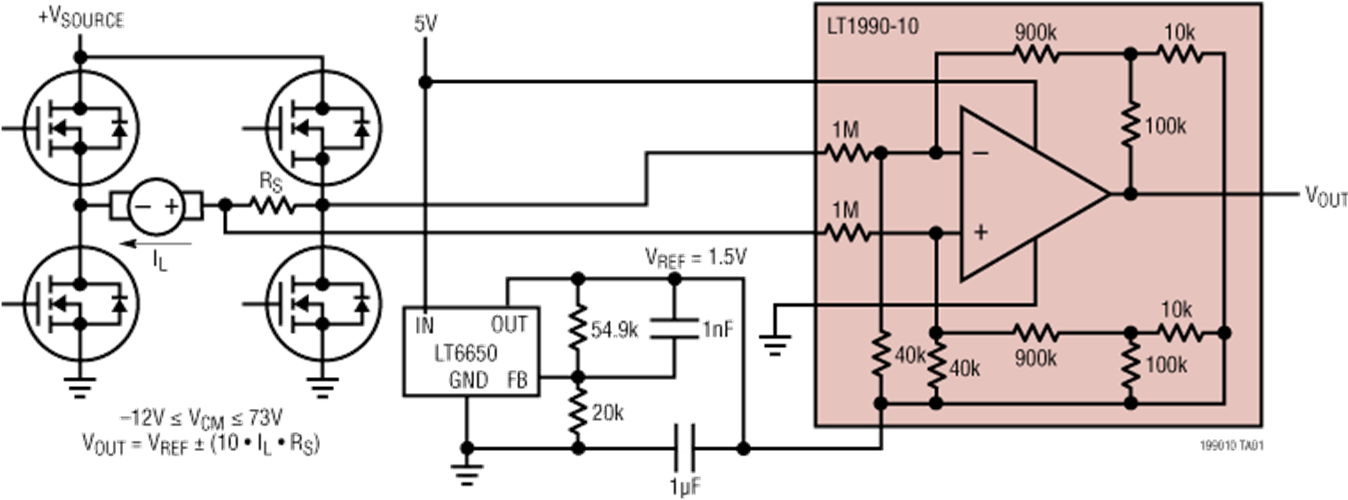

- 高电压电流检测
- 噪声环境中的信号采集
- 输入保护
- 故障保护前端
- 电平检测
- 隔离
