TI德州仪器 LT1995 产品介绍

2026-04-14 0次

说明

内部增益设定电阻器
可通过引脚配置而成为差分放大器、反相放大器和同相放大器
差分放大器：
- 增益范围 1 至 7
- CMRR > 65dB
同相放大器：
- 增益范围 1至 8
反相放大器
- 增益范围 -1 至 -7
增益误差：< 0.2%

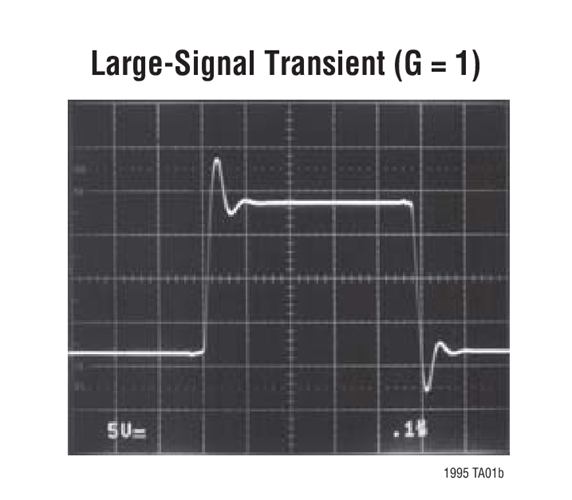

转换速率：1000V/µs
带宽：32MHz (增益 = 1)
运算放大器输入失调电压：2.5mV (最大值)
静态电流：9mA (最大值)
宽电源范围：±2.5V 至 ±15V

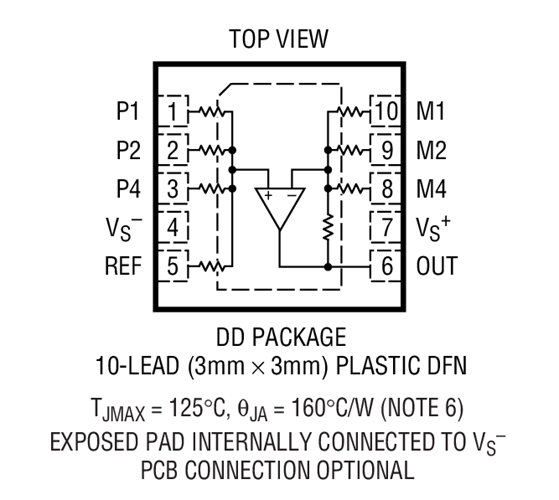

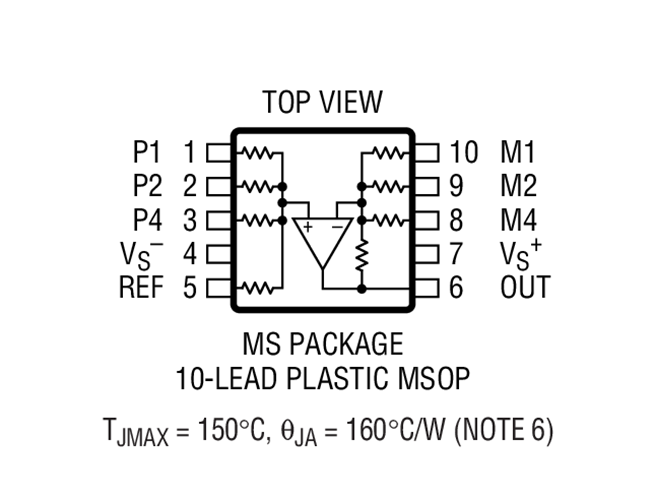

采用 10 引脚 MSOP 和 10 引脚 (3mm×3mm)
DFN 封装

特性

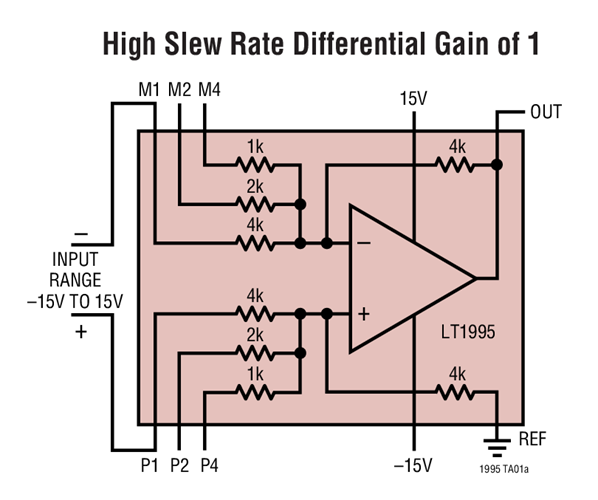

LT^®1995 是一款具有超群 DC 性能的高速、高转换速率、增益可选放大器。可在未采用外部组件的情况下实现 -7 至 8 的增益范围和一个 0.2% 的增益准确度。该器件尤其适于用作差分放大器，在这种场合，超卓的电阻器匹配性能将实现一个 79dB 的典型共模抑制比。

该放大器采用的是与 LT1363 相似的单增益级设计，并具有极佳的转换和稳定特性。内部运算放大器的输入失调小于 2.5mV，转换速率为 1000V/µs。输出能在采用 ±5V 电源的情况下驱动一个 150Ω 负载至 ±2.5V，从而使其适合于电缆驱动器应用。

电阻器具有卓越的匹配性能，在室温条件下和 -40℃ 至 85℃ 温度范围内的误差分别为 0.2% (最大值) 和 0.3%。电阻器的温度系数通常为 -30ppm/℃。这些电阻器与电压之间具有极佳的线性关系，因而实现了一个 10ppm 的增益非线性。

LT1995 的规格是针对 ±2.5V、±5V 和 ±15V 电源以及 -40℃ 至 85℃ 的温度范围而全面拟订的。该器件采用节省空间的 10 引线 MSOP 和 10 引线 (3mm×3mm) DFN 封装。如果需要的是具有精准电阻器的微功率精密放大器，则可查找 LT1991和 LT1996 的相关信息。
