TI德州仪器 MAX4211 产品介绍

2026-04-14 0次

说明

电流与功率实时监视
±1.5% (最大值)电流检测精度
±1.5% (最大值)功率检测精度
两个独立的比较器(MAX4211)
1.21V基准输出(MAX4211)
三种电流/功率增益选项
100mV/150mV电流检测满量程电压
输入源极电压范围：+4V至+28V
电源电压范围：+2.7V至+5.5V
低电源电流：380µA
220kHz带宽
小尺寸、6引脚TDFN与8引脚µMAX封装(MAX4210)

特性

MAX4210/MAX4211是低成本、低功耗、高边功率/电流监视器，提供与负载功耗成正比的模拟输出电压，负载功耗用负载电流乘以源极电压计算。MAX4210/MAX4211利用高边电流检测放大器来测量负载电流，由于不影响负载的接地通道，使其尤其适合电池供电系统。

MAX4210是简单的小尺寸、6引脚功率监视器，专为电路板空间受限的应用而设计。MAX4210A/B/C内部集成了25:1的电阻分压网络，可以减少元件数。MAX4210D/E/F使用外部电阻分压网络，提供更强的设计灵活性。

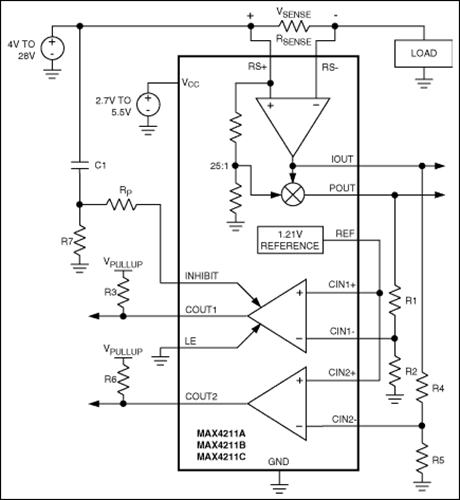

MAX4211是功能完整的电流与功率监视器。该器件集成了高边电流检测放大器、1.21V带隙基准、两个比较器、漏极开路输出，可以实现对功率过大、过流与/或过压条件进行监视。漏极开路输出可以与28V的高压连接，适用于电路断路器应用中高边开关驱动。

MAX4210/MAX4211的电流检测放大器都具有三种不同的增益选项：16.67V/V、25.00V/V与40.96V/V。MAX4210提供3mm x 3mm的6引脚TDFN封装与8引脚µMAX®封装，MAX4211采用4mm x 4mm的16引脚、薄型QFN封装与16引脚、TSSOP封装。这些器件都工作在-40°C至+85°C扩展级温度范围。
