说明

特性

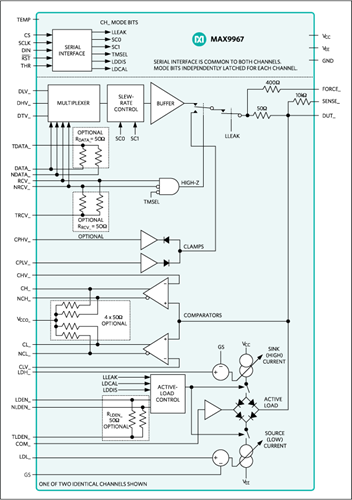

MAX9967为双通道、低功耗、高速、引脚电子驱动器/比较器/负载(DCL) IC，每通道含一个三电平引脚驱动器、一个双路比较器、可调钳位电路以及一个有源负载。驱动器具有宽电压范围和高速运行特性，提供高阻和有源端接(第3级驱动)模式，在低电压摆幅下仍保持高线性。双路比较器在较宽的输入变化条件下，具有较低的漂移(时序变化)。器件配置为高阻抗接收器时，钳位电路为高速被测器件(DUT)波形提供阻尼衰减。负载可编程提供最大35mA源出电流和吸入电流。可方便实现接触/连续测试、IOH和IOL全速参数测试和高输出阻抗器件的上拉。

MAX9967A为驱动器增益和失调、比较器和有源负载失调提供精确匹配，允许在成本敏感系统中多通道共享基准。MAX9967B适用于每个通道具有独立基准的系统设计。

MAX9967提供兼容于ECL、LVPECL、LVDS和GTL的高速差分控制输入，带有可选内部端接电阻。ECL/LVPECL以及灵活的带内部可选上拉电阻的集电极开路输出比较器，能显著减少电路板分立元件数量。

MAX9967的低泄漏、限摆率和三态/端接运行模式通过3线、低压、CMOS兼容串口编程设置。

MAX9967的工作电压范围为-1.5V至+6.5V，每通道功耗仅为1.15W。器件可提供100引脚、14mm x 14mm载体面积、0.5mm引脚间距TQFP封装。封装顶部8mm x 8mm的裸露管芯焊盘提高了散热效率。器件内部管芯可工作在+70°C至+100°C，器件具有管芯温度监控输出。

应用

• 商用存储器ATE
• 低成本混合信号/片上系统ATE
• PCI或VXI可编程数字仪表
