说明

特性

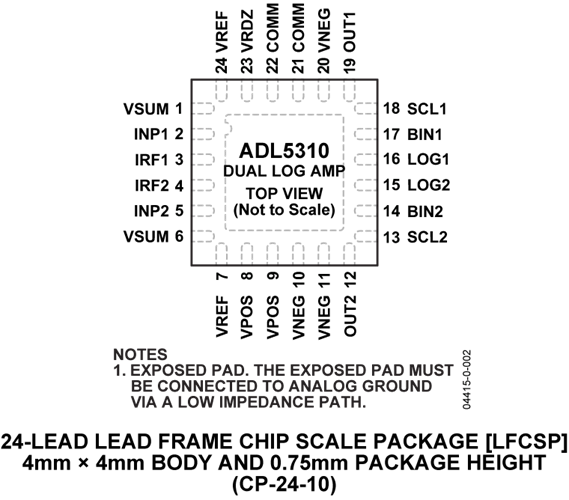

ADL5310是一款低成本、双通道对数放大器，可将宽动态范围内的输入电流转换为线性dB输出电压。它针对光功率测定进行了优化，适合各种光学通信系统应用，包括激光控制电路、光学开关、衰减器、放大器以及一般系统监控。该器件与增强动态范围(120 dB)的双通道AD8305相当。ADL5310内置两个独立的信号通道，各有单独可配置的传递函数常数（斜率和截距），内部偏置电路则由两个通道共用，以改善功耗和通道匹配。两个转换器集成于一个紧凑的LFCSP封装中，构成充分利用空间的高效解决方案，用于测量光学元件的增益或衰减。只需单电源供电，但也可选用双电源供电，以提高灵活性。

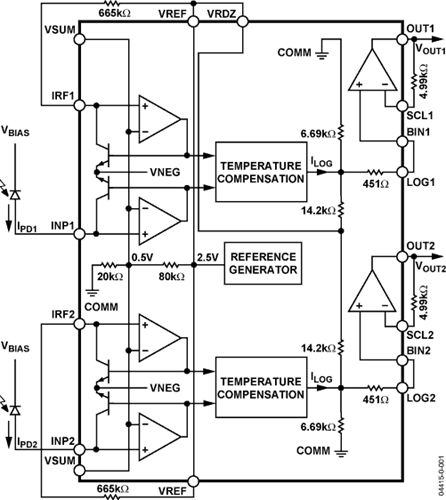

ADL5310采用优化的跨导线性结构，利用双极性晶体管的基极-发射极电压与集电极电流之间的精确对数关系工作，并通过精密电流进行适当调整，以补偿内在温度相关性。输入和基准电流引脚将3 nA至3 mA范围（输入与基准之间的±60 dB范围）内的吸电流提供给VSUM电位所定义的固定电压；VSUM电位在内部设置为500 mV，但也可以在外部接地，以便用于双电源供电及其它要求电压输入的应用。
