TI德州仪器 LT6301 产品介绍

2026-04-14 0次

说明

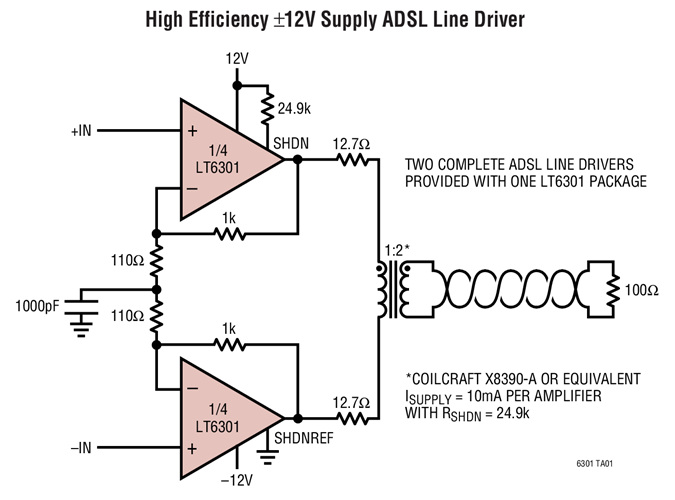

可采用单封装器件驱动两条线路
超过了针对全速、下游 ADSL 线路驱动器的所有要求
功率增强型 28 引脚 TSSOP 封装
省电的可调电源电流
±500mA 最小 I_OUT
±11.1V 输出摆幅，V_S = ±12V，R_L = 100Ω
±10.9V 输出摆幅，V_S = ±12V，I_L = 250mA
低失真：-82dBc (在 1MHz，给 50Ω 负载提供 2V_P-P)
200MHz 增益带宽
600V/μs 摆率
规格在 ±12V 和 ±5V

特性

LT^®6301 是一款最小输出电流为 500mA 的四通道运放，其具有出色的失真性能。该放大器拥有数值为 10 的稳定增益，但可容易地针对较低的增益进行补偿。扩展的输出范围允许采用较低的电源轨以降低系统功耗。电源电流采用一个外部电阻器来设定以优化功率耗散。LT6301 具有平衡的高阻抗输入以及低的输入偏置电流和输入失调电压。可以很容易地实现主动终止以进一步减少系统功耗。短路保护和热停机功能可确保器件的坚固性。

输出采用 ±12V 电源把一个 100Ω 负载驱动至 ±11.1V，以及将一个 250mA 负载驱动至 ±10.9V。在 xDSL 线路驱动器应用中，LT6301 是 LT1739 和 LT1794 的一款功能替代产品，而且无需变更电路。

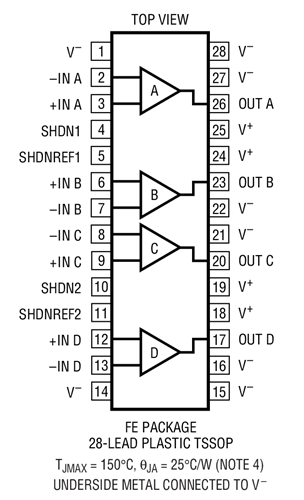

LT6301 采用非常小巧的耐热性能增强型 28 引脚 TSSOP 封装，以在线路驱动器应用中实现较大的端口密度。
