说明

特性

MAX4376/MAX4377/MAX4378为单、双和四路精密高边电流检测放大器，采用节省空间的封装。器件具有缓冲电压输出，无需增益设置电阻，是当今笔记本电脑、蜂窝电话及其他电流监测至关重要的系统的理想选择。这些精密器件分为三种固定增益的版本：20、50和100：

高边电流监测不会干扰电池充电器的接地通路，所以对于电池供电的系统特别有用。输入共模范围为0至+28V，独立于供电电压，确保即使连接到深度放电的电池组，电流检测反馈也保持可用。

可通过选择适当的电压增益和外部检测电阻，设置满幅电流读数。这种能力提供了高集成度和灵活性，形成简单且紧凑的电流检测方案。

MAX4376/MAX4377/MAX4378工作在+3V至+28V供电电压范围，耗流为1mA每放大器，工作在-40°C至+125°C汽车级温度范围。这些器件具有2MHz的宽带宽，使其非常适合用于电池充电控制环路。缓冲输出可为以地为基准的负载提供高达2mA输出电流。

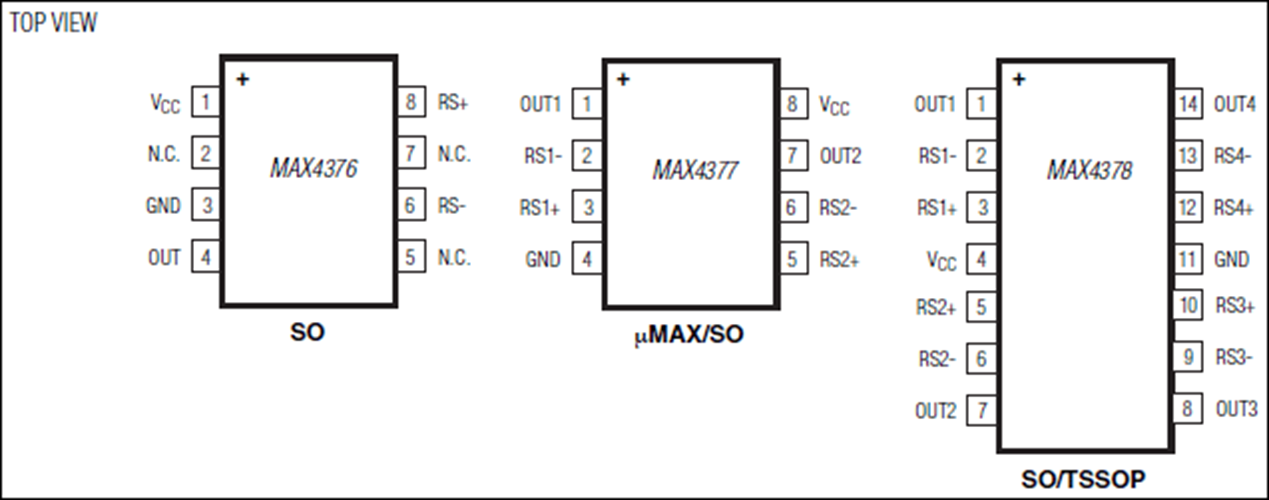

MAX4376采用微小、5引脚SOT23封装，MAX4377/MAX4378分别采用节省空间的8引脚µMAX®和14引脚TSSOP封装。

应用

• 汽车
• 汽车电流检测
• 电池充电器
• 蜂窝电话
• 限流电源
• PC电量计
• 通用系统/板级电流监视
• 笔记本电脑
• PA偏置控制
• 便携式/电池供电系统
• 电源管理系统
• 智能电池组
