TI德州仪器 ADL6337A 产品介绍
2026-04-14
0次
说明
- 用于RF DAC、收发器和SoC到功率放大器接口的单通道、高线性度传输VGA
- 5 V单电源
- 提供多个版本，涵盖500 MHz至5200 MHz的频率范围
- 功率增益：37.4 dB (ADL6337-A)、35.5 dB (ADL6337-B)、34 dB (ADL6337-C)、35.5 dB (ADL6337-D)
- OIP3：42.0 dBm (ADL6337-A)、42.5 dBm (ADL6337-B)、38 dBm (ADL6337-C)、40 dBm (ADL6337-D)
- OIP2：50 dBm (ADL6337-A)、55 dBm (ADL6337-B)、68 dBm (ADL6337-C)、74 dBm (ADL6337-D)
- 噪声系数：3.7 dB (ADL6337-A)、4.5 dB (ADL6337-B)、5.2 dB (ADL6337-C)
- OP1dB：26.1 dBm (ADL6337-A)、26.0 dBm (ADL6337-B)、25.5 dBm (ADL6337-C)
- RF DSA衰减范围：31.5 dB，分辨率为0.5 dB
- 50 Ω/100 Ω差分输入和50 Ω单端输出
- 可通过3线/4线SPI实现完全编程
- 32引脚5mm × 5mm LFCSP
特性

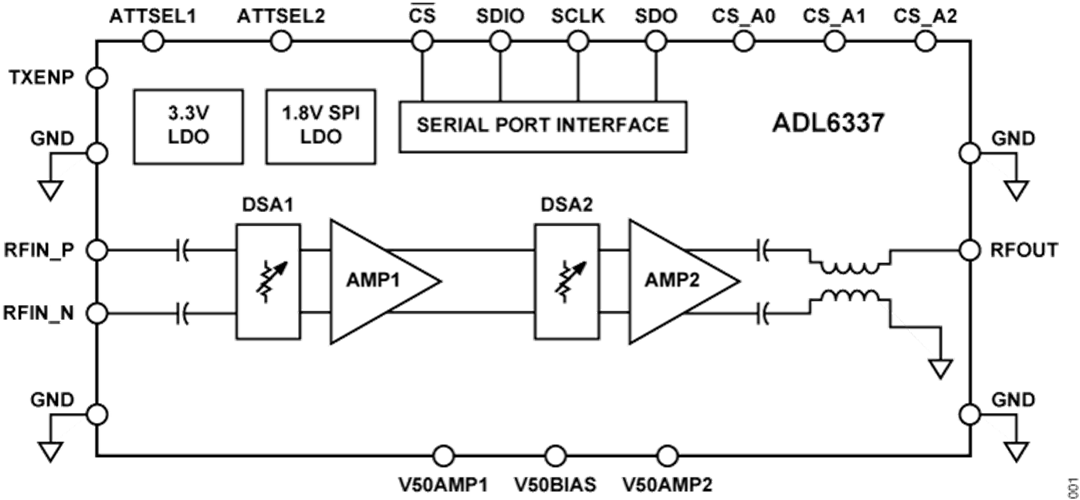

ADL6337属于发射可变增益放大器(VGA)系列。它提供从射频数模转换器(DAC)、收发器和片上系统(SoC)到功率放大器的接口。它还包括一个集成射频巴伦，可配置为差分输入、单端输出，以在500 MHz至5200 MHz频率范围内实现高性能射频功能。
为了优化性能与功率水平，ADL6337包括高线性度放大器和数字步进衰减器(DSA)。ADL6337的所有组件均可通过3线或4线串行端口接口(SPI)进行编程。
ADL6337采用先进的硅锗(SiGe)双极性互补金属氧化物半导体(BiCMOS)工艺制造。
应用
- FDD/TDD宽带中的2G/3G/4G/长期演进(LTE)
- 通信系统
