TI德州仪器 ADAQ8088 产品介绍

2026-04-14 0次

说明

双通道差分输入/输出
集成的 36 MHz、8 极点低通滤波器
低功耗

3 V 电源时为 213 mW（典型值）

2 个集成的全差分 ADC 驱动器
84 球、6 mm × 12 mm CSP_BGA 封装，球间距为 0.8 毫米

30 dB 最大差分增益

可调至最低 14 dB
增益误差：±0.2 dB
增益漂移：0.01 dB/°C（典型值）

2.7 V 至 3.3 V 电源电压范围
工作温度范围：−40°C 至 +85°C
内置电源去耦电容器

特性

ADAQ8088 是双通道模拟系统封装 (SIP)，集成了三个通用信号处理和调节模块，以支持各种解调器应用和数据采集应用。该套件集成了所有有源和无源组件，以在 I/Q 解调器的输出与模数转换器 (ADC) 的输入之间形成完整的信号链。该套件还在基带数据采集系统中的传感器输出和 ADC 输入之间形成完整的信号链。无需外部组件，即可正常运转。

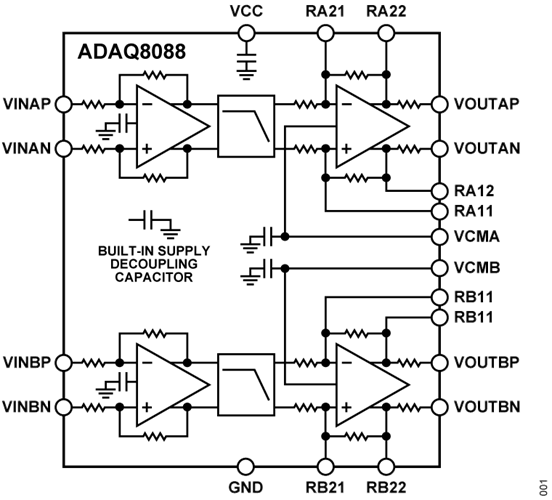

每个通道均包含一个前置放大器，其后是一个具有 36 MHz、3 dB 频率的 8 极低通滤波器，以及一个经过优化的差分 ADC 驱动器，可以以高达 150 MSPS 的速度驱动 12 至 14 位流水线 ADC。ADAQ8088 采用 6 mm × 12 mm CSP_BGA 封装，可将高密度多通道系统的空间需求降至低点。

ADAQ8088 的工作温度范围为 −40°C 至 +85°C。
