TI德州仪器 MAX3521 产品介绍
2026-04-14
0次
说明
- +5V电源
- 发送禁止模式下具有25mW超低功耗
- 63dB增益控制范围，步长为1dB
- 64dBmV输出时的谐波失真为-65dBc
- 小尺寸5mm x 5mm TQFN封装
- 突发开启/关闭时具有极低的瞬变电压
- 3dB带宽为275MHz
- 多种功率模式
特性

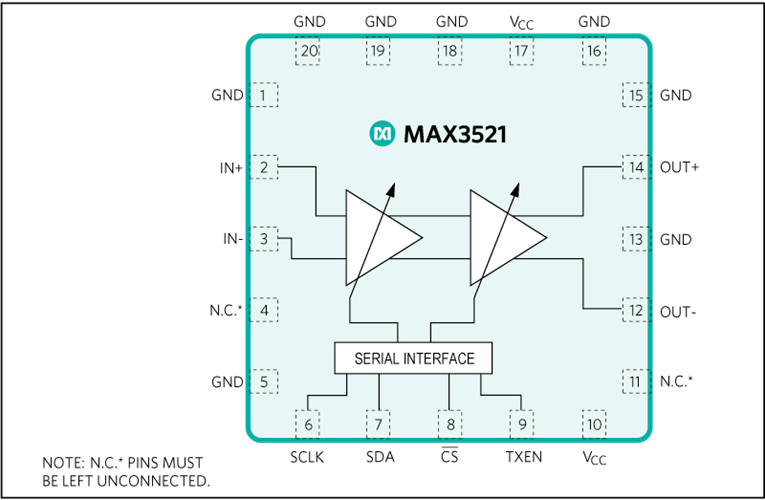

MAX3521为集成的CATV上行放大器IC，其设计高于DOCSIS 3.0的要求。器件提供的最大输出功率水平比DOCSIS 3.0规范高3dB，适用于所有调制标准和通道配置。放大器覆盖5MHz至85MHz输入频率范围(275MHz，3dB带宽)。器件能够同时传输该频率范围内的四路QPSK调制载波信号，每路信号为+61dBmV。增益通过SPI三线接口控制，范围为63dB，步长为1dB。
器件采用+5V单电源工作。器件提供四种功率模式，允许根据失真要求降低最大电源电流。此外，对于每种功率模式，电源电流随着增益的减小而自动降低以保持失真性能。在两次突发之间，禁止其发送操作，器件的电源电流降至5mA，大大降低功耗。控制信号逻辑电平为3.3V CMOS。
MAX3521是Maxim引脚兼容电缆上行放大器家族的最新成员，该家族还包括MAX3518。MAX3521采用20引脚TQFN封装，工作在扩展工业级温度范围(-40°C至+85°C)。
应用
- DOCSIS 3.0 Plus电缆调制解调器和网关
- 机顶盒
- VoIP调制解调器
