说明

特性

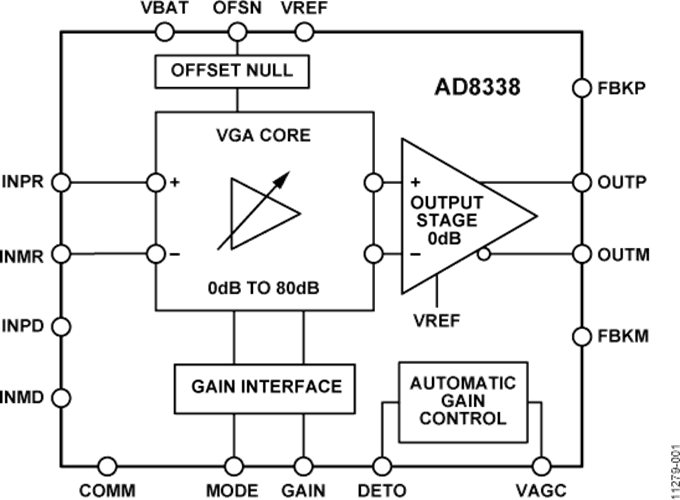

AD8338是一款可变增益放大器(VGA)，适合要求全差分信号路径、低功耗、低噪声和在LF至18MHz频段内具有精确定义增益的应用。如果需要的话，该器件也可以采用单端信号源工作。

基本增益函数为线性dB，标称增益范围为0 dB至80 dB；标称增益范围与增益引脚上0.1V至1.1V的控制电压相对应。增益范围可以通过直接连接至内部求和结点的INPD和INMD引脚进行上下调节。例如，如果将一个47 Ω的电阻施加于INPD和INMD引脚上，增益范围设定为20 dB至100 dB，并且折合到输入端的噪声电平为1.5 nV√Hz。

AD8338包含额外的电路来实现失调校正和自动增益控制(AGC)功能。直流失调电压通过表现为高通滤波器的失调校正电路来消除。高通滤波器的转折频率由一个外部电阻设置。AGC功能可以改变AD8338的增益来维持恒定的均方根输出电压。用户施加的电压控制目标输出均方根电压。用户在DETO引脚施加的接地电容则控制AGC电路的响应时间。

AD8338还允许用户访问内部求和结点，籍此提供额外的多功能性。只需几个分立器件，用户就可以自定义该器件的增益、带宽、输入阻抗及噪声性能，以满足自身应用的需求。

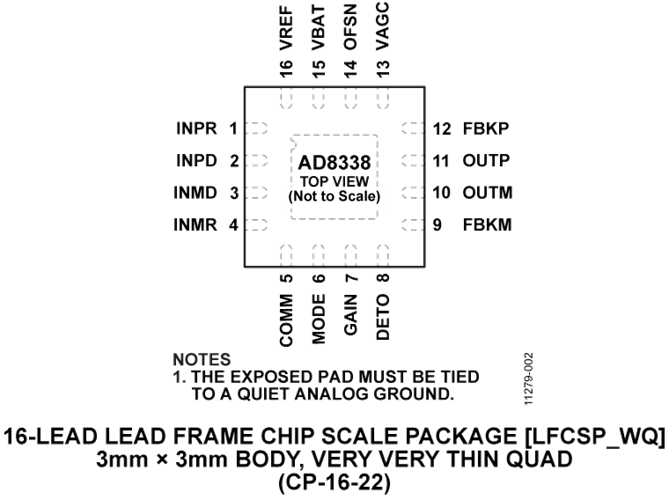

AD8338采用3.0V至5.0V的单电源供电，能效极高，仅消耗低至3mA的静态电流。AD8338采用符合RoHS标准的3 mm 3 mm、16引脚LFCSP封装，额定温度范围为-40℃至+85工业温度范围。

应用

• 电感遥测系统前端
• 超声信号接收器
• 用于驱动ADC的信号压缩
• AGC放大器
