TI德州仪器 HMC1023 产品介绍
2026-04-14
0次
说明
- 低噪声系数： 10 dB
- 高线性度：
带内输出IP3 > +30 dBm
带内输出IP2 > +60 dBm - 预编程和/或可编程带宽：
5 MHz至72 MHz。 （请参考HMC1023LP5E订购信息） - 出色的3 dB带宽精度
- 可编程增益：
0或10 dB - 集成ADC驱动放大器
- 自动滤波器校准
- 外部控制共模输出电平
- 滤波器旁路选项
- 引脚和寄存器兼容HMC900LP5E
- 读/写串行端口接口(SPI)
- 32引脚5x5 mm SMT封装25 mm²
特性

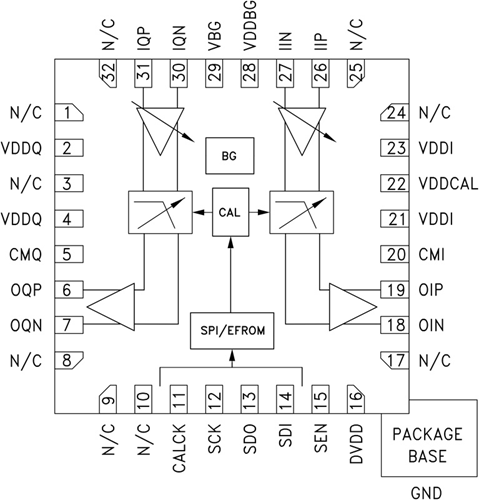

HMC1023是一款6阶、可编程带宽、完全校准、双通道低通滤波器。 它具有可编程的0至10 dB增益并支持5 MHz至72 MHz范围的任意带宽。 校准时，带宽精确至+/-2.5%。 内置滤波器旁路选项提供更宽的带宽，同时保持可编程增益和共模控制设置。
集成的ADC驱动器、可编程输入阻抗、2 Vppd信号时0.9 V至3 V的可调输出共模电压或较低信号摆幅时低于0.9 V共模电压，均支持简单的接口，同时实现高性能。 可编程偏置设置可针对每个应用优化性能和功耗权衡考量。
滤波器校准采用20至80 MHz的参考时钟速率。 一次可编程(OTP)存储器具有很大的灵活性，允许用户“一次性设置”增益、带宽等参数。
<phmc1023采用紧凑型5x5>6阶巴特沃兹传递函数具有出色的阻带抑制性能，同时保持平坦的通带和最低群延迟变化。
应用
- 点对点固定无线收发器和蜂窝基础设施收发器的数据转换器前后的基带滤波
- 软件定义无线电应用
- 抗混叠和重构滤波器
- 测试与测量设备
- ADC驱动器应用
