TI德州仪器 MAX19793 产品介绍

2026-04-14 0次

说明

覆盖较宽的频率范围
- 1500MHz至6000MHz RF频率范围
高线性度
- 整个衰减范围内，IIP3优于+37dBm
- +23.7dBm输入P_1dB
单一芯片集成两路模拟衰减器
两种便利的控制方式
- 一路模拟电压信号控制
- 片上SPI控制的10位DAC
步进/步降脉冲控制输入
灵活的衰减范围控制
- 23.3dB (每路衰减器)
- 46.6dB (两路衰减器级联)
线性模拟控制响应曲线(dB/V)简化自动电平控制和增益调整算法
在较宽的频率范围和衰减设置下保持优异的衰减平坦度
片上比较器(逐次逼近测量衰减器控制电压)
13mA较低的电源电流
5V或3.3V单电源供电
引脚兼容于MAX19791和MAX19792
引脚兼容于MAX19794并附带两个旁路电容
PCB布板兼容于MAX19790
无铅(Pb)封装

特性

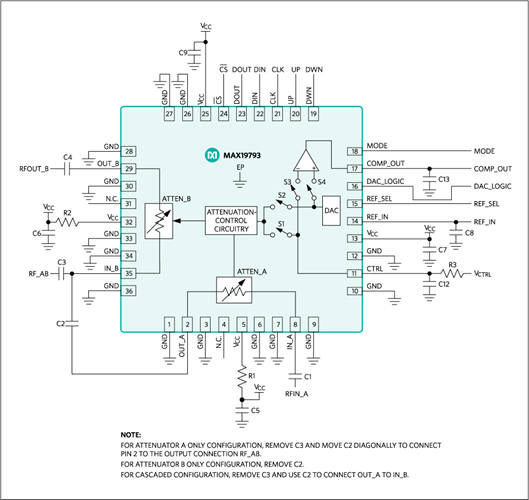

MAX19793为双路、通用模拟电压可变增益衰减器(VVA)，器件设计工作在1500MHz至6000MHz频率范围的50Ω系统。内部包括一路专有的控制电路，可提供23.3dB衰减范围(每路衰减器)，具有8.4dB/V典型的线性控制斜率。

两路衰减器共用一路模拟控制信号，可以级联产生46.6dB的总衰减范围，获得16.8dB/V (5V供电)典型的线性控制斜率。

此外，也可利用片上4线SPI接口控制的10位DAC控制两路衰减器，步进/步降功能允许用户通过脉冲信号控制衰减器，无需SPI接口编程。

MAX19793为单芯片设计，采用Maxim专有SiGe BiCMOS工艺。器件采用+5V单电源供电或由+3.3V单电源供电，提供紧凑的36引脚TQFN封装(6mm x 6mm x 0.8mm)，带有裸焊盘。在-40°C至+100°C扩展级温度范围内确保电气规格。
