TI德州仪器 MAX19794 产品介绍

2026-04-14 0次

说明

宽带覆盖
- 10MHz至500MHz RF频率范围
高线性度
- 整个衰减范围内保持IIP3大于+34.4dBm
- +21.8dBm输入P_1dB
单一芯片集成两路模拟衰减器
两种便利的控制选择
- 单路模拟电压控制
- 通过SPI控制的片上10位DAC
步增/步降脉冲控制输入
灵活的衰减控制范围
- 22.4dB (每路衰减器)
- 44.7dB (两路衰减器级联)
线性模拟控制响应(dB/V)简化自动电平控制和增益调整算法
在较宽的频率范围和衰减设置下保持优异的衰减平坦度
集成比较器(用于对衰减器控制电压进行逐次逼近测量)
源电流低至13mA
采用+5V或3.3V单电源供电
与MAX19791、MAX19792和MAX19793引脚相似
无铅封装

特性

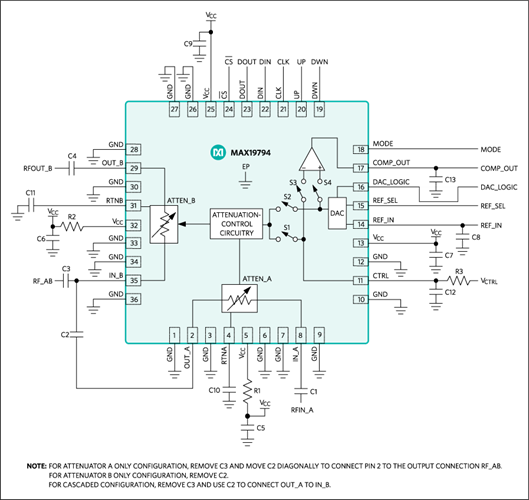

MAX19794为双路、通用的模拟电压可变增益衰减器(VVA)，设计工作在10MHz至500MHz频率范围的50Ω系统。器件包括一个拥有专利的控制电路，提供22.4dB衰减范围(每路衰减器)，典型线性控制斜率为8dB/V。

两路衰减器共用一路模拟控制信号，可以级联产生44.7dB的总衰减范围，获得16dB/V (5V工作)的典型线性控制斜率。

MAX19794单芯片方案采用了Maxim专有的SiGe BiCMOS工艺。器件采用+5V或+3.3V单电源供电，提供紧凑的36引脚、TQFN封装(6mm x 6mm x 0.8mm)，带有裸焊盘。在-40°C至+100°C扩展级温度范围内确保电气规格。
