TI德州仪器 MAX2091 产品介绍

2026-04-14 0次

说明

单芯片IC实现完备的上变频
- 50MHz至500MHz模拟VGA
- 1735MHz至1935MHz上变频混频器
- 片上LO缓冲器
- 镜频滤波
高线性度
- +24.5dBm OIP3
- +12dBm输出-1dB压缩点
23dB增益
37dB IF衰减器控制范围
5.4dB噪声系数(包括衰减器插入损耗)
整个100MHz带宽内增益波动仅为0.25dB
模拟衰减器，由外部电压控制
可调门限报警
20dB镜频抑制，抑制1135MHz RF频率
单+5V供电，电源电压范围可扩展至：+4.75V至+5.8V
无铅封装
关断功能

特性

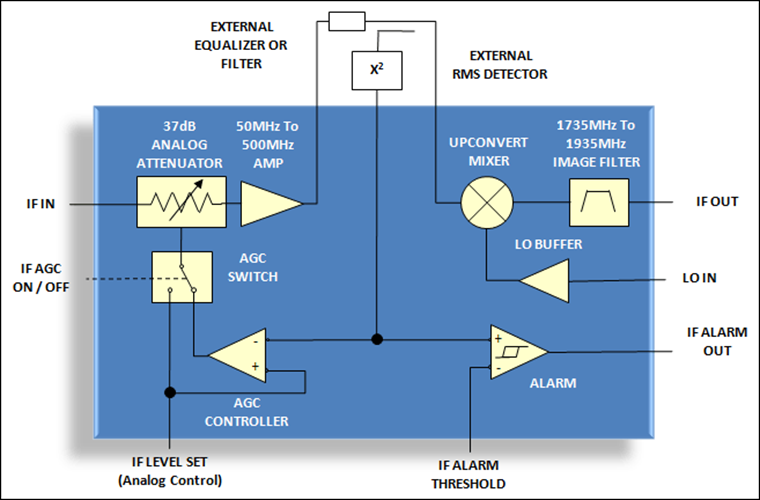

MAX2091单芯片SiGeBiCMOS上变频器IC集成了模拟可变增益放大器(VGA)、上变频混频器器和镜频滤波器。器件对250MHz至450MHz IF信号进行放大，然后与LO信号混频，并为所产生的1735MHz至1935MHz上变频信号提供片上滤波，作为信号处理的最后一级。如需不含镜频滤波器的器件，请参考MAX2091B。

模拟衰减器由外部模拟电压控制，器件具有23dB增益(无衰减)、5.4dB NF (无衰减，包括衰减器插入损耗)和+24.5dBm OIP3。所有这些特性都使MAX2091成为各种发射器系统的理想上变频器选择。与MAX2092 RF VGA配对使用时，构成完备的2芯片IF-RF信号调理方案，用于微波点对点发射设备。

MAX2091采用5V单电源供电，提供紧凑的20引脚TQFN封装(5mm x 5mm)，带有裸焊盘。在T_C = -40°C至+95°C扩展级温度范围内确保电气性能。
