TI德州仪器 LT5554 产品介绍

2026-04-14 0次

说明

1GHz 带宽 (在所有增益条件下)

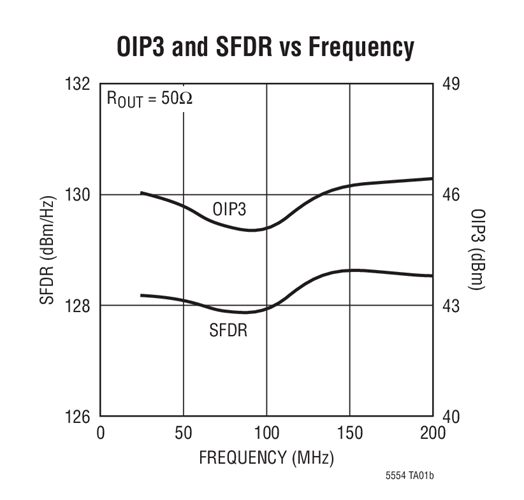

48dBm OIP3 (在 200MHz，向 50Ω 负载输送 2V_P-P 电压，R_OUT = 100Ω)
-88dBc IMD3 (在 200MHz，向 50Ω 负载输送 2V_P-P 电压，R_OUT = 100Ω)
1.4nV/√Hz 输入参考噪声 (RTI)
20dBm 输出 P1dB (在 70MHz，R_OUT = 130Ω)
2dB 至 18dB增益范围 (R_OUT = 50Ω)
0.125dB 增益步进
30ps 群延迟偏差
5ns 快速增益稳定时间
5ns 快速过驱动恢复
-80dB 反向隔离

特性

LT^®5554 是一款 7 位数字控制型可编程增益 (PG) 放大器，具有 16dB 增益控制范围。它包括一个 50Ω 输入可变衰减器，后随一个高线性度可变跨导放大器。4dB 的输入衰减器粗调步幅通过 2 个数字控制位 (PG5、PG6) 来实现。3.875dB 增益控制范围内的 0.125dB 跨导放大器细调步幅通过 5 个数字控制位 (PG0 至 PG4) 来设定。LT5554 的增益控制输入 (PGx) 和 STROBE 输入可被直接耦合至 TTL 或 ECL 驱动器。7 个并联增益控制输入的时间偏移可以通过采用 STROBE 输入正变换来消除。

内部输出电阻器 (R₀ = 400Ω) 用于把最大总增益限制为 36dB (对于开路输出)。开路输出集电极的内部电路使得 LT5554 能够在任何负载条件下 (包括外部 SAW 滤波器) 无条件地保持稳定，并在 300MHz 的频率条件下提供了 -80dB 的反向隔离。

LT5554 在过驱动期间进行内部保护，并具有一个片内电源稳压器。

凭借 0.125dB 的步幅分辨率和 5ns 的稳定时间，LT5554 是那些需要进行连续增益控制应用的合适之选。
